KSTAR BlueSpark Serie (Gen 2)
Unterstützte Geräte
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|---|
| BlueSpark (2nd Gen) Single-Phase | E(3.68/5/6)KS-D22 | ✅ | ✅ | ✅ | ARM v1.3.00 or higher |
| BlueSpark (2nd Gen) Three-Phase | E(4/5/6/8/10/12)KT-D22 | All versions |
Verkabelung
The SmartgridOne Controller and the KSTAR inverters communicate via RS485 or TCP.
RS485 Wiring
Single-Phase Wiring (E..KS-D22)
Verbinden Sie den Controller über ein RS-485-Kabel mit dem CT/METER-Port.
- RS485-A: PIN 6
- RS485-B: PIN 5
Three-Phase Wiring (E..KT-D22)
Verbinden Sie den Controller mit dem METER/DRY-Port (genauer gesagt mit den CT/METER-Pins).
- RS485-A: PIN 6
- RS485-B: PIN 5
TCP Wiring
Connecting the SmartgridOne Controller to the KSTAR inverter via TCP is possible by using the KSTAR Logger.
Connect the KSTAR WiFi/LAN dongle to the COM port. Connect both the KSTAR WiFi/LAN dongle and the SmartgridOne Controller to the same network.

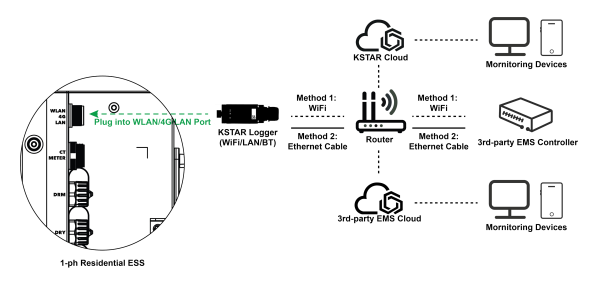

Single-Phase TCP Wiring (E..KS-D22)

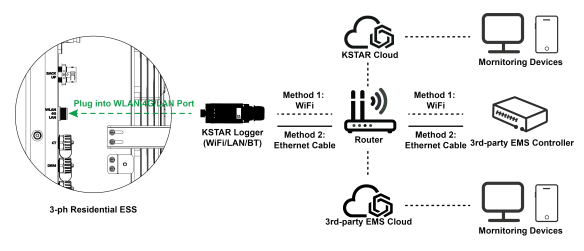

Three-Phase TCP Wiring (E..KT-D22)
Konfiguration
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Damit der Controller den Wechselrichter steuern kann, müssen die folgenden Einstellungen über den Bildschirm oder die App am Wechselrichter konfiguriert werden.
1. Einstellungen des Arbeitsmodus
Damit die VPP-Steuerung zuverlässig funktioniert, müssen Sie Folgendes konfigurieren:
- Setzen Sie Work Mode auf Self-Consumption.
- Setzen Sie Charge from Grid auf Disable (im Menü Self-Consumption).
2. In Konflikt stehende Modi deaktivieren
Die folgenden Modi haben eine höhere Priorität als die Fernsteuerung und müssen deaktiviert werden:
- Force Charge/Discharge (auf "Invalid" oder 0 setzen)
- Generator Mode
3. Port-Konfiguration
Stellen Sie sicher, dass der Kommunikationsport korrekt eingestellt ist:
- CT/Meter Selection: Auf CT setzen (Standard).
- Baud Rate: 9600.
Hinweis
Starten Sie den Batteriewechselrichter nach der Änderung der Einstellungen neu. BlueSpark E12KT-D22: Dieses Modell verfügt über eine vereinfachte Installationsarchitektur, durch die eine externe Parallelbox vollständig überflüssig wird
Vorsicht
Da die Batterie bei 10 % SoC in den Ruhezustand wechselt, empfehlen wir, den Mindestladezustand auf mindestens 12 % einzustellen. Wenn die Batterie in den Ruhezustand wechselt, kann sie vom SmartgridOne Controller nicht gesteuert werden.
