Stödda enheter
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| Inverx Elite XLiT5 | ❌ | ✅ | ✅ |
| Inverx Elite XLiT6 | |||
| Inverx Elite XLiT8 | |||
| Inverx Elite XLiT10 |
Not
Denna enhet kommunicerar via endast RS485 (Modbus RTU). Ingen Ethernet/Modbus TCP-gränssnitt finns tillgängligt.

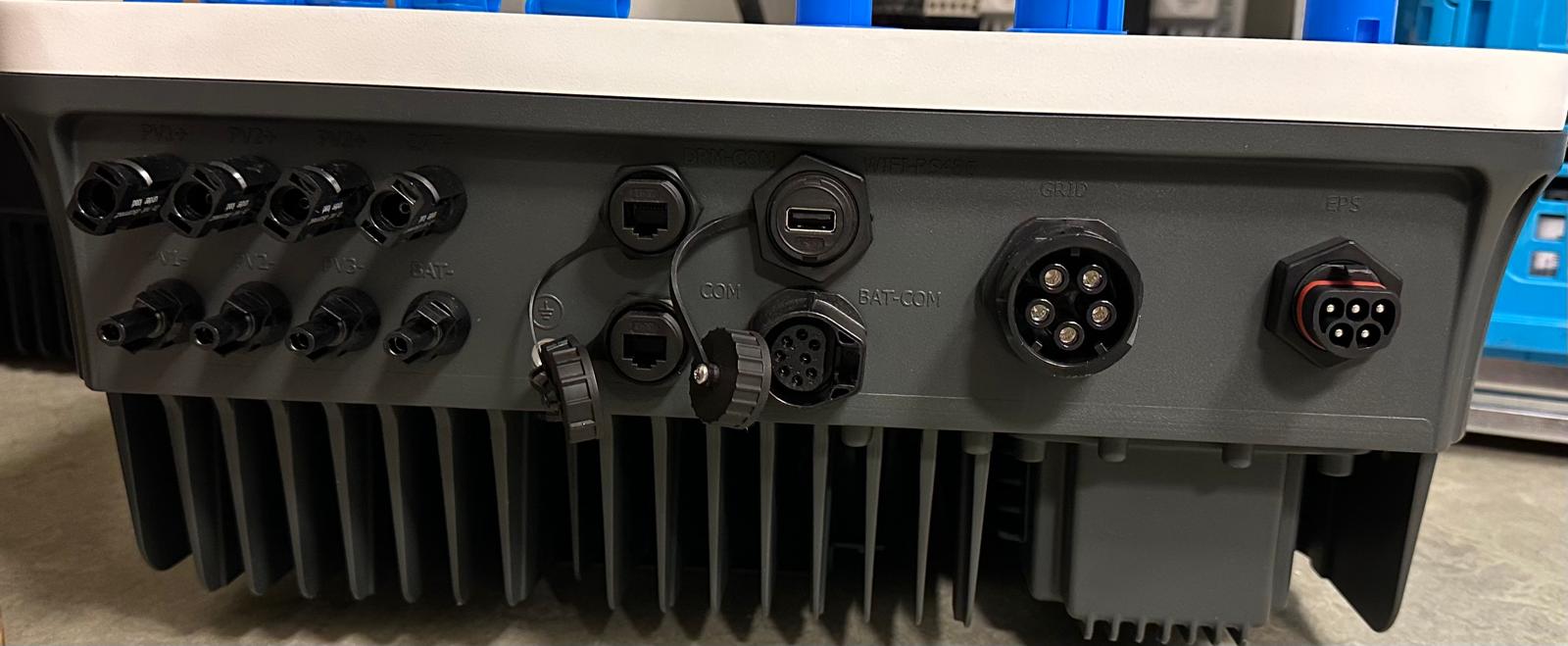

Kabeldragning
Anslut RS485-ledningarna till ARM_485-anslutningsplinten på växelriktaren:
- ARM_485_A → D+ (positiv / icke-inverterande)
- ARM_485_B → D– (negativ / inverterande)
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| ARM_485_A (D+) | RS485 A | RS485_POS | RS485 A | TX+ |
| ARM_485_B (D–) | RS485 B | RS485_NEG | RS485 B | TX- |
| GND | RS GND | GND | Not available | G |
Not
För allmänna riktlinjer kring RS485-kabeldragning, se .
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
Konfiguration
1. Kontrollera RS485-inställningar på växelriktaren
De fabriksinställda RS485-kommunikationsparametrarna är:
| Parameter | Värde |
|---|---|
| Protokoll | Modbus RTU |
| Baudrate | 9600 |
| Databitar | 8 |
| Paritet | Ingen |
| Stoppbitar | 1 |
| Adressintervall | 1 – 247 |
Standard slave-adressen är 1. Adressen kan ändras i växelriktarens meny om flera enheter delar samma RS485-buss.
2. Lägg till enheten i SmartgridOne Controller
- Öppna SmartgridOne Controller igångsättningsgränssnitt.
- Gå till Devices → Add device.
- Välj anslutningstyp RS485.
- Välj Fairland Inverx Hybrid Inverter RTU från enhetslistan.

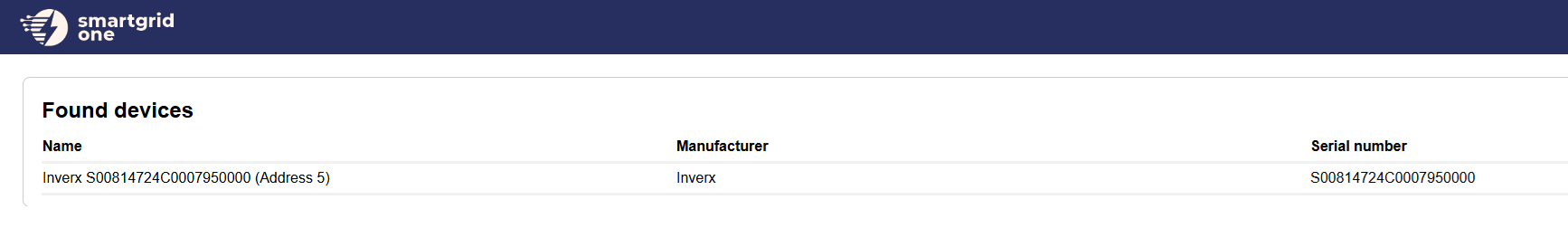

- Kontrollern söker automatiskt efter enheten med standardinställningarna (9600 baud, 8N1).
- Om enheten inte hittas automatiskt, ange Modbus-adressen manuellt.
- (Valfritt) Ställ in antalet PV-strängar (MPPT-ingångar) som är anslutna — ange ett värde mellan 1 och 4. Lämna tomt för att använda standard (4).
- (Valfritt) Ange antalet batteripaket installerade — ange ett värde mellan 1 och 32. Lämna tomt för att använda standard (1).
- Spara och tillämpa konfigurationen.
Not
Rätt inställt antal PV-strängar hindrar kontrollern från att poll:a oanvända MPPT-ingångar. Om färre strängar är fysiskt anslutna än standardvärdet 4, verifierar kontrollern varje sträng genom att läsa av dess spänning vid första anslutning.
3. Verifiera kommunikation
Efter sparande, kontrollera att live-data visas för:
- Grid: aktiv effekt (import/export i W), fas-spänningar (L1/L2/L3), frekvens
- PV: effekt per MPPT-sträng och total PV-effekt
- Battery: spänning, ström, laddningstillstånd (SOC), hälsotillstånd (SOH), effekt
Not
Om inget batteri är fysiskt installerat visas en varning "No battery detected by inverter" i kontrollern. Detta är förväntat beteende — växelriktaren rapporterar batteritypskod 100 (inget batteri) och kontrollern undertrycker batterimetriker därefter.
SmartgridOne / Curtailment Control
Fairland Inverx Elite stödjer två styrlägen:
| Styrläge | Typ | Beskrivning |
|---|---|---|
| AC export limit | limit | Begränsar matning till nätet som en procent av växelriktarens märkeffekt. Stöder soft limit (standard) och hard limit-lägen. |
| Battery setpoint | setpoint | Tvingar batteriet att ladda eller ladda ur med en specifik effektnivå (W). |
AC export limit detaljer
- Exportbegränsningen räknas ut från en live-avläsning av växelriktarens märkeffekt (register 4051).
- Soft limit: holding-register
21221sätts till161. - Hard limit: holding-register
21221sätts till162. - Avaktiverat: holding-register
21221sätts till85(SmartGrid-läge av).
Battery setpoint detaljer
- Effekten anges i 10 W steg (råvärde = W ÷ 10, begränsat till 0 – 600 000 mW).
- Ladda: kommandoregister
23147=0xAA(170) + effektregister23148= råvärde. - Ladda ur: kommandoregister
23147=0xBB(187) + effektregister23148= råvärde. - Stoppa tvingat läge: kommandoregister
23147=0xCC(204), energihanteringsregister23146=0. - Tvingat laddning/ur-läge aktiveras genom att skriva
2till register23146.
Kända problem
Varning
Batterityp returnerar alltid kod 1080. Växelriktaren rapporterar konsekvent batteritypskod 1080, som inte är dokumenterad i det officiella Modbus-protokollet. Detta är en känd hårdvaru-/firmwareegenskap och påverkar inte driften — kontrollern använder spänning och SOC-värden för att bekräfta batteriets närvaro istället.
Not
32-bitarsregister använder little-endian ordning på orden. Fairland lagrar lågt ord på det lägre registeradressen och högt ord på den högre — motsatsen till standard Modbus big-endian-konventionen. Alla 32-bitarsvärden (nät effekt, PV-effekt, energiräknare) rekonstrueras manuellt i drivrutinen.
Not
PV-effekt per sträng är beräknad, inte mätt. Det finns inget dedikerat effektregister per MPPT-sträng. Effekten härleds som spänning × ström för varje sträng.
