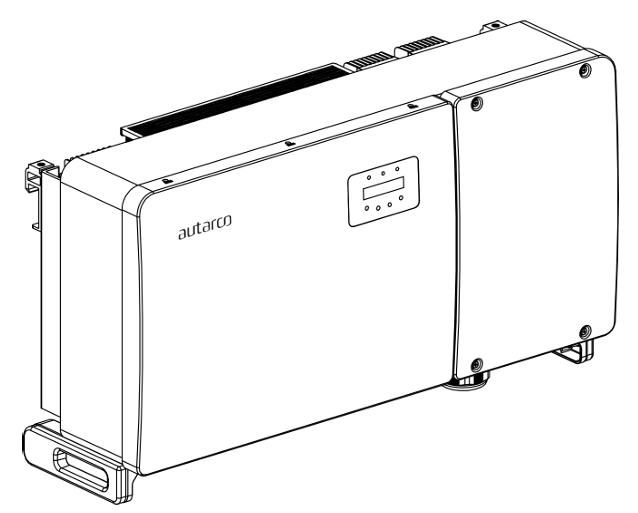

Deze pagina beschrijft de communicatie met een Autarco OX-serie on-grid omvormer via Modbus-RTU (rs485). Standaard is de omvormer ingesteld op adres 1.
De OX omvormers hebben de volgende communicatiepoorten:
- COM1: Groene 4-pins connector voor WiFi/cellulaire datalogger.
- COM2 en COM3: Kabelaansluitingen en cover met de volgende aansluitpunten achter:
- 2 x RJ45-aansluitingen
- 1 x RS485-klemmenblok
Specifiek voor de SmartgridOne Controller vindt de RS485-communicatie plaats via de 'COM2 Terminal Block' poort. Dit is gemarkeerd in het oranje vak in de onderstaande afbeelding:
De poort is een RJ45-poort, gebruikt voor de RS485-communicatie. Een kabel moet worden voorbereid om de omvormer op de omvormer aan te sluiten.
- Steek de draad in de RJ45-connector en krimp de connector met het krimptang.
- Verwijder de dopmoer van de waterdichte kabeldoorvoeren gelabeld COM2 en COM3 aan de onderkant van de omvormer. Verwijder de plug van de fitting.
- Steek de RJ45-connector in de RJ45-poort in de onderhoudsruimte van de omvormer.
- Vervang de dopmoeren voor COM2/3 en draai ze stevig aan.
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 3 | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 4 | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
