Solax
Unterstützte Geräte
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ❌ |
| Solax X3 Hybrid G4 | |||
| Solax IES | |||
| Solax ESS-TRENE | ⌛ (geplant) | ⌛ (geplant) | ✅ |
| Solax ESS-AELIO |
Installation
Die folgende Dokumentation wurde aus dem öffentlichen GitHub-Repository homeassistant-solax-modbus entnommen. Das Originaldokument ist hier zu finden. Die Autoren dieses Dokuments werden genannt.
Hinweis: Dieses Dokument ist nicht speziell für die SmartgridOne Controller erstellt, sondern gibt allgemeine Anweisungen zur Einrichtung der Modbus-Kommunikation mit Solax-Wechselrichtern.
License
Apache License
Version 2.0, January 2004
http://www.apache.org/licenses/
TERMS AND CONDITIONS FOR USE, REPRODUCTION, AND DISTRIBUTION
1. Definitions.
"License" shall mean the terms and conditions for use, reproduction,
and distribution as defined by Sections 1 through 9 of this document.
"Licensor" shall mean the copyright owner or entity authorized by
the copyright owner that is granting the License.
"Legal Entity" shall mean the union of the acting entity and all
other entities that control, are controlled by, or are under common
control with that entity. For the purposes of this definition,
"control" means (i) the power, direct or indirect, to cause the
direction or management of such entity, whether by contract or
otherwise, or (ii) ownership of fifty percent (50%) or more of the
outstanding shares, or (iii) beneficial ownership of such entity.
"You" (or "Your") shall mean an individual or Legal Entity
exercising permissions granted by this License.
"Source" form shall mean the preferred form for making modifications,
including but not limited to software source code, documentation
source, and configuration files.
"Object" form shall mean any form resulting from mechanical
transformation or translation of a Source form, including but
not limited to compiled object code, generated documentation,
and conversions to other media types.
"Work" shall mean the work of authorship, whether in Source or
Object form, made available under the License, as indicated by a
copyright notice that is included in or attached to the work
(an example is provided in the Appendix below).
"Derivative Works" shall mean any work, whether in Source or Object
form, that is based on (or derived from) the Work and for which the
editorial revisions, annotations, elaborations, or other modifications
represent, as a whole, an original work of authorship. For the purposes
of this License, Derivative Works shall not include works that remain
separable from, or merely link (or bind by name) to the interfaces of,
the Work and Derivative Works thereof.
"Contribution" shall mean any work of authorship, including
the original version of the Work and any modifications or additions
to that Work or Derivative Works thereof, that is intentionally
submitted to Licensor for inclusion in the Work by the copyright owner
or by an individual or Legal Entity authorized to submit on behalf of
the copyright owner. For the purposes of this definition, "submitted"
means any form of electronic, verbal, or written communication sent
to the Licensor or its representatives, including but not limited to
communication on electronic mailing lists, source code control systems,
and issue tracking systems that are managed by, or on behalf of, the
Licensor for the purpose of discussing and improving the Work, but
excluding communication that is conspicuously marked or otherwise
designated in writing by the copyright owner as "Not a Contribution."
"Contributor" shall mean Licensor and any individual or Legal Entity
on behalf of whom a Contribution has been received by Licensor and
subsequently incorporated within the Work.
2. Grant of Copyright License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
copyright license to reproduce, prepare Derivative Works of,
publicly display, publicly perform, sublicense, and distribute the
Work and such Derivative Works in Source or Object form.
3. Grant of Patent License. Subject to the terms and conditions of
this License, each Contributor hereby grants to You a perpetual,
worldwide, non-exclusive, no-charge, royalty-free, irrevocable
(except as stated in this section) patent license to make, have made,
use, offer to sell, sell, import, and otherwise transfer the Work,
where such license applies only to those patent claims licensable
by such Contributor that are necessarily infringed by their
Contribution(s) alone or by combination of their Contribution(s)
with the Work to which such Contribution(s) was submitted. If You
institute patent litigation against any entity (including a
cross-claim or counterclaim in a lawsuit) alleging that the Work
or a Contribution incorporated within the Work constitutes direct
or contributory patent infringement, then any patent licenses
granted to You under this License for that Work shall terminate
as of the date such litigation is filed.
4. Redistribution. You may reproduce and distribute copies of the
Work or Derivative Works thereof in any medium, with or without
modifications, and in Source or Object form, provided that You
meet the following conditions:
(a) You must give any other recipients of the Work or
Derivative Works a copy of this License; and
(b) You must cause any modified files to carry prominent notices
stating that You changed the files; and
(c) You must retain, in the Source form of any Derivative Works
that You distribute, all copyright, patent, trademark, and
attribution notices from the Source form of the Work,
excluding those notices that do not pertain to any part of
the Derivative Works; and
(d) If the Work includes a "NOTICE" text file as part of its
distribution, then any Derivative Works that You distribute must
include a readable copy of the attribution notices contained
within such NOTICE file, excluding those notices that do not
pertain to any part of the Derivative Works, in at least one
of the following places: within a NOTICE text file distributed
as part of the Derivative Works; within the Source form or
documentation, if provided along with the Derivative Works; or,
within a display generated by the Derivative Works, if and
wherever such third-party notices normally appear. The contents
of the NOTICE file are for informational purposes only and
do not modify the License. You may add Your own attribution
notices within Derivative Works that You distribute, alongside
or as an addendum to the NOTICE text from the Work, provided
that such additional attribution notices cannot be construed
as modifying the License.
You may add Your own copyright statement to Your modifications and
may provide additional or different license terms and conditions
for use, reproduction, or distribution of Your modifications, or
for any such Derivative Works as a whole, provided Your use,
reproduction, and distribution of the Work otherwise complies with
the conditions stated in this License.
5. Submission of Contributions. Unless You explicitly state otherwise,
any Contribution intentionally submitted for inclusion in the Work
by You to the Licensor shall be under the terms and conditions of
this License, without any additional terms or conditions.
Notwithstanding the above, nothing herein shall supersede or modify
the terms of any separate license agreement you may have executed
with Licensor regarding such Contributions.
6. Trademarks. This License does not grant permission to use the trade
names, trademarks, service marks, or product names of the Licensor,
except as required for reasonable and customary use in describing the
origin of the Work and reproducing the content of the NOTICE file.
7. Disclaimer of Warranty. Unless required by applicable law or
agreed to in writing, Licensor provides the Work (and each
Contributor provides its Contributions) on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or
implied, including, without limitation, any warranties or conditions
of TITLE, NON-INFRINGEMENT, MERCHANTABILITY, or FITNESS FOR A
PARTICULAR PURPOSE. You are solely responsible for determining the
appropriateness of using or redistributing the Work and assume any
risks associated with Your exercise of permissions under this License.
8. Limitation of Liability. In no event and under no legal theory,
whether in tort (including negligence), contract, or otherwise,
unless required by applicable law (such as deliberate and grossly
negligent acts) or agreed to in writing, shall any Contributor be
liable to You for damages, including any direct, indirect, special,
incidental, or consequential damages of any character arising as a
result of this License or out of the use or inability to use the
Work (including but not limited to damages for loss of goodwill,
work stoppage, computer failure or malfunction, or any and all
other commercial damages or losses), even if such Contributor
has been advised of the possibility of such damages.
9. Accepting Warranty or Additional Liability. While redistributing
the Work or Derivative Works thereof, You may choose to offer,
and charge a fee for, acceptance of support, warranty, indemnity,
or other liability obligations and/or rights consistent with this
License. However, in accepting such obligations, You may act only
on Your own behalf and on Your sole responsibility, not on behalf
of any other Contributor, and only if You agree to indemnify,
defend, and hold each Contributor harmless for any liability
incurred by, or claims asserted against, such Contributor by reason
of your accepting any such warranty or additional liability.
END OF TERMS AND CONDITIONS
Copyright [yyyy] [name of copyright owner]
Licensed under the Apache License, Version 2.0 (the "License");
you may not use this file except in compliance with the License.
You may obtain a copy of the License at
http://www.apache.org/licenses/LICENSE-2.0
Unless required by applicable law or agreed to in writing, software
distributed under the License is distributed on an "AS IS" BASIS,
WITHOUT WARRANTIES OR CONDITIONS OF ANY KIND, either express or implied.
See the License for the specific language governing permissions and
limitations under the License.Verbindungsarten
- SolaX G2 & SolaX G3 Hybride haben integriertes Ethernet (Der Qcells Q.VOLT HYB-G3-3P ist ein SolaX G4 trotz der G3-Namen).
- SolaX G4 und andere haben kein integriertes Ethernet, die Kommunikation ist über den seriellen RS485 COM-Port möglich.
- Nur SolaX - Nicht alle SolaX-Dongles bieten Modbus-Kommunikation, das minimal unterstützte PocketWiFi ist PocketWiFi 3.0, PocketLAN bietet keine Modbus-Verbindung.
- RS485-zu-Ethernet-Adapter - die beste Möglichkeit, sich mit Ihrem Wechselrichter zu verbinden.

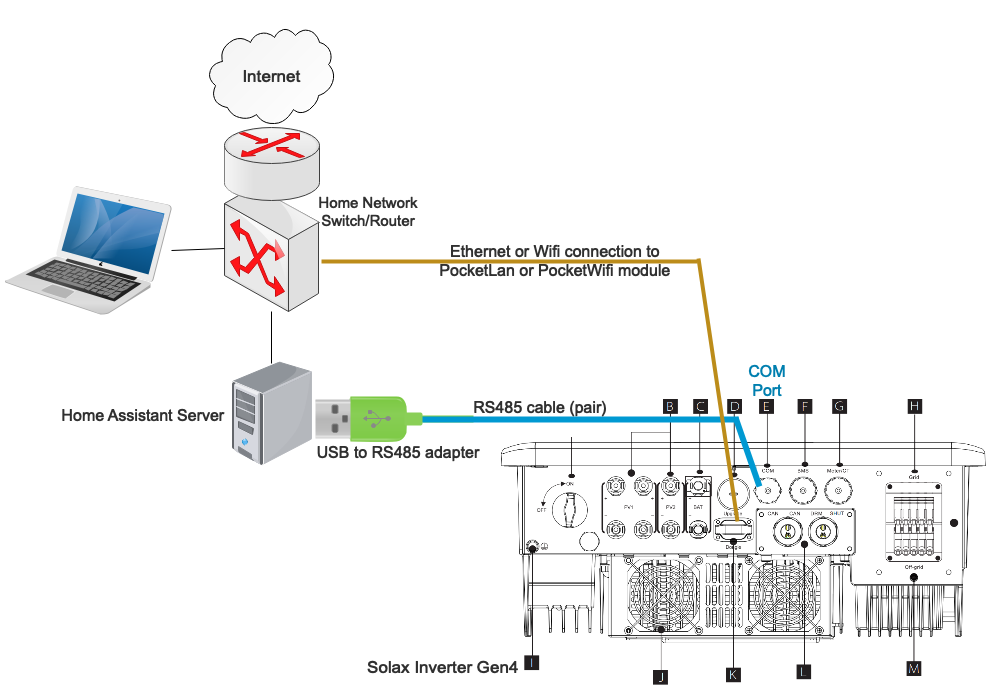

- RS485-zu-USB-Adapter - nicht empfohlen, kann Fehler in HA verursachen.
- Solis-Dongle - siehe unten
Die RS485-Schnittstelle verwendet nur den Pin4 (blaues Kabel) und Pin5 (weiß-blau). Die Polung ist wichtig, also stellen Sie sicher, dass Pin4 (blaues Kabel in typischen Kabeln) mit dem A-Anschluss Ihres Adapters und Pin5 (weiß-blaues Kabel) mit dem B-Anschluss Ihres Adapters verbunden ist.
RS485-Kabel können ziemlich lang sein, also sind 25 Meter oder mehr möglich. Sie können das blaue Paar eines Standard-Cat5- oder Cat6-Kabels verwenden.
Stellen Sie sicher, dass Sie die Baudrate Ihres Wechselrichters mit der Wiki-Seite überprüfen und dass sie mit der Baudrate des Ethernet-zu-RS485-Adapters übereinstimmt. Sie können die Baudrate auf dem LCD-Bildschirm an der Vorderseite Ihres Wechselrichters im Menü bestätigen.
Die Modbus-Adresse ist standardmäßig 1. Einige Personen haben berichtet, dass ihre Modbus-Adresse 4 war.
Achtung: Diese Arbeit basiert auf der allgemeinen Protokolldokumentation für die X1- und X3-Geräte. Die Dokumentation ist nicht immer klar, welche Parameter nicht für den X1-Wechselrichter gelten, sodass einige der enthaltenen Entitäten möglicherweise keine Bedeutung für den X1 haben. Sie können dies melden, und sie können für den X1 entfernt werden.
Es gibt einen Anschluss, der mit COM auf dem G4-Wechselrichter gekennzeichnet ist, einige Benutzerhandbücher behaupten irrtümlich, dass dies ein Ethernet-Anschluss ist.
VERBINDEN SIE DIESE COM-PORT NICHT MIT EINEM ETHERNET-SWITCH - Ihr Ethernet-Switch-Port wird sterben, wenn Sie dies tun!!!

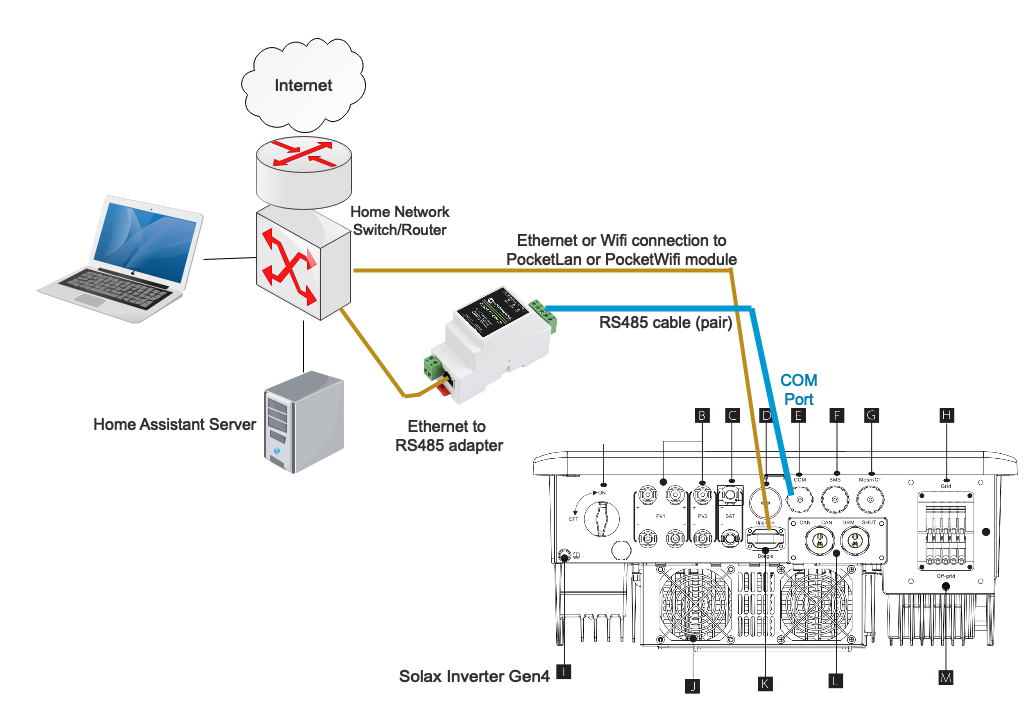

Waveshare RS485 zu ETH (B)
-
verbindet sich über Ethernet mit Ihrem Heimnetzwerk-Router/Switch
-

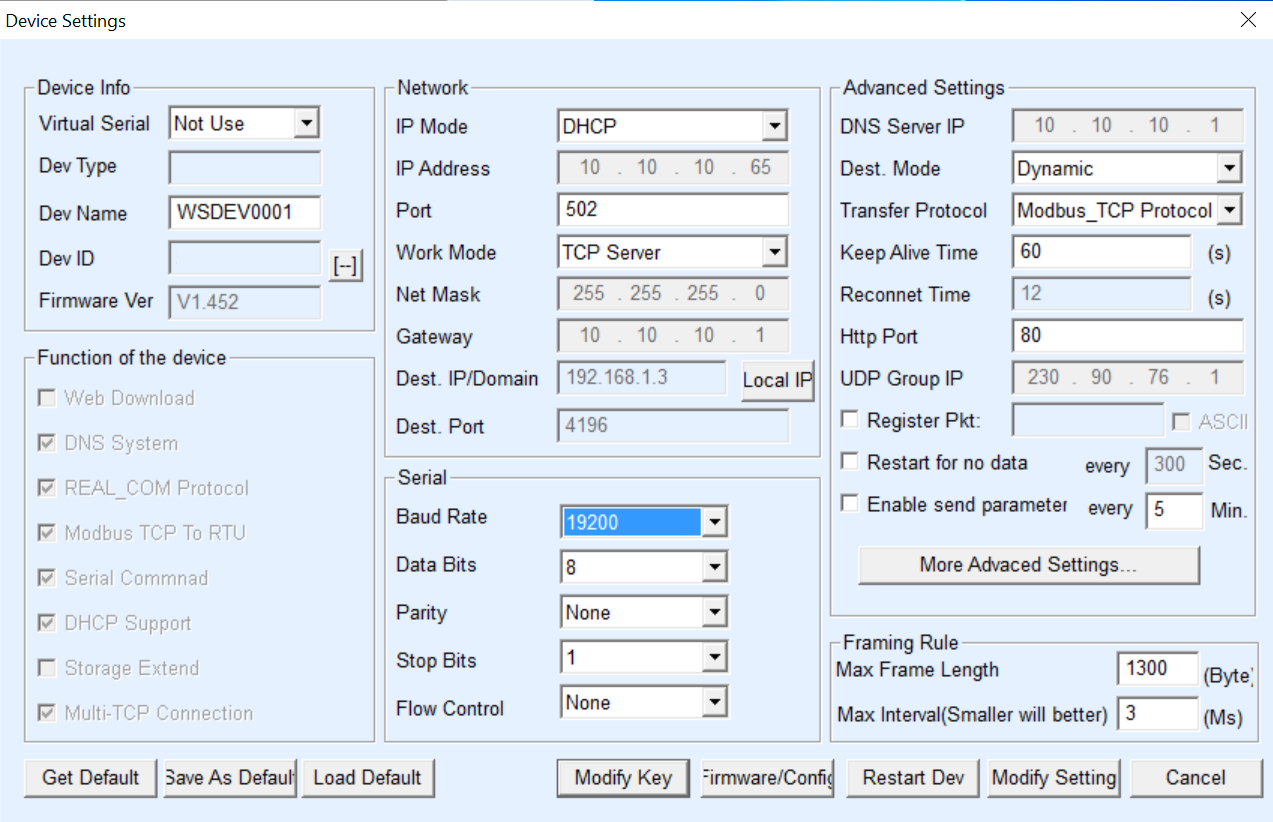

verwenden Sie das Tool "vircom" (Windows), um die IP-Adresse einzustellen, die zu Ihrem LAN passt (oder um das Gerät DHCP verwenden zu lassen, es verwendet standardmäßig kein DHCP, wir empfehlen jedoch die Verwendung einer statischen IP)
-

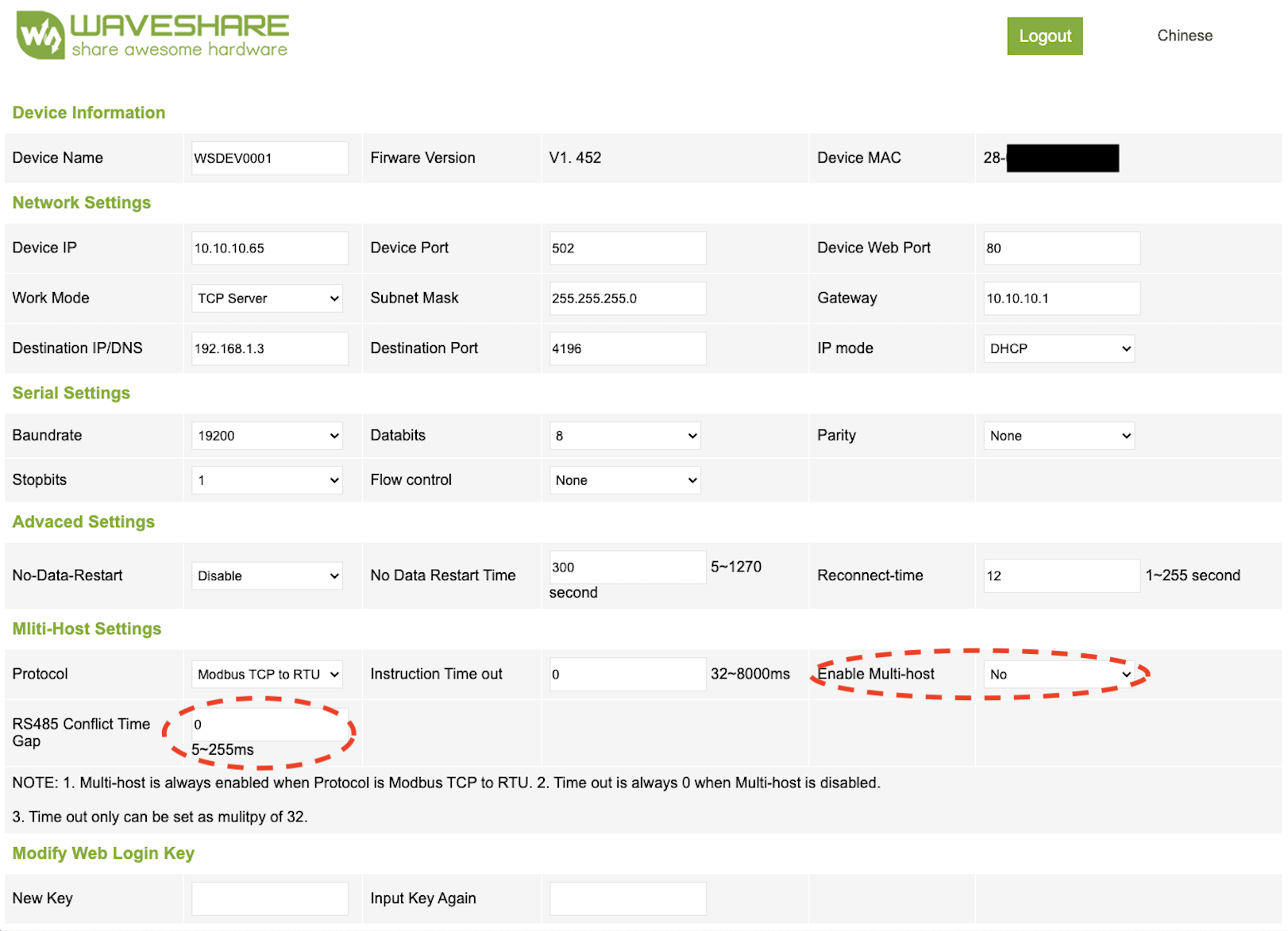

konfigurieren Sie es für "Modbus TCP zu RTU", stellen Sie sicher, dass der Arbeitsmodus "TCP-Server" ist und der Server auf Port 502 lauscht. Stellen Sie sicher, dass die Baudrate mit der Baudrate Ihres Wechselrichters übereinstimmt (siehe: Einstellungen > erweiterte Einstellungen > Modbus > Baudrate)
-

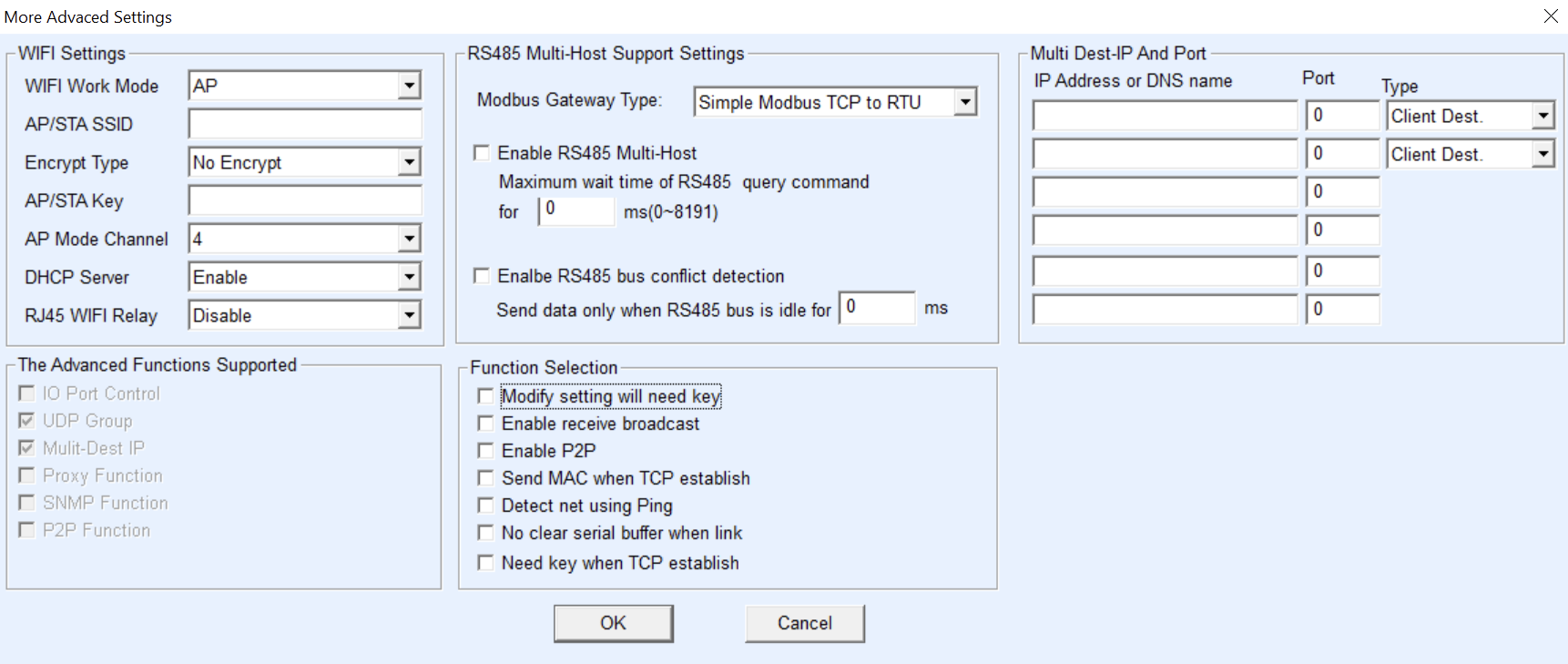

In den "Weitere erweiterten Einstellungen...",
- SolaX den Modbus-Gateway-Typ auf "Einfacher Modbus zu TCP/IP-Modus" einstellen
- Sofar Solar & möglicherweise Growatt den Modbus-Gateway-Typ auf "Auto-Abfrage-Speichertyp" einstellen
- alle anderen Parameter können standardmäßig belassen werden
-
Sie können die Konfiguration überprüfen, indem Sie die Webseite Ihres Adapters öffnen. Es sollte etwas wie folgendes angezeigt werden:
-
Im unwahrscheinlichen Fall, dass Sie mehrere Wechselrichter mit einem RS485-Adapter verbunden haben, müssen Sie möglicherweise die Multi-Host-Flagge ändern (ungetestet). Das System erhöht den Abstand zwischen den Nachrichten, was die Kommunikationsgeschwindigkeit verlangsamt. Stellen Sie sicher, dass Ihr Abfrageintervall lang genug ist (die ACT-LED sollte nicht die ganze Zeit leuchten).
-
Wenn alles gut ist, sollte die PWR-LED rot sein, die LINK-LED sollte zunächst grün und dauerhaft blau werden, sobald HA die Verbindung hergestellt hat. Die ACT-LED sollte die meiste Zeit aus sein, sollte jedoch alle 15 Sekunden (das Standard-Abfrageintervall) kurz grün (senden) und blau (empfangen) blinken. Aus der Waveshare-Dokumentation:
- Wenn die Link-Leuchte nicht grün ist, ist das Netzwerkkabel nicht richtig angeschlossen, bitte überprüfen Sie das Netzwerkkabel.
- Wenn die Link-Leuchte nicht blau ist (berücksichtigen Sie nur den TCP-Arbeitsmodus), hat die Host-Computersoftware keinen seriellen Port. Der Server stellt eine Verbindung her, bitte überlegen Sie, ob die IP-Adresse im gleichen Netzwerksegment konfiguriert ist.
- Wenn die Aktive-Leuchte grün ist, bedeutet dies, dass der Netzwerkanschluss Daten sendet, aber kein serielles Gerät Daten zurücksendet. Bitte überprüfen Sie, ob die Baudrate richtig konfiguriert ist und ob die RS485-Plus- und Minusanschlüsse verkehrt herum angeschlossen sind.
Bei der Konfiguration der SolaX Modbus-Integration geben Sie die Netzwerk-IP-Adresse des Waveshare-Geräts an, nicht die Adresse von SolaX. Aktivieren Sie nicht die RS485-Serial-Flagge; der serielle Port wird in dieser Konfiguration ignoriert.
USB-zu-RS485-Adapter
- Direkt USB-verbunden mit Ihrem HA-System
- Dieses preiswerte Modell ist in verschiedenen E-Shops erhältlich, suchen Sie nach USB RS485
- Chipsatz CH340C (ähnliche Produkte mit FTDI FT232-Chipsatz sollten ebenfalls funktionieren, sind jedoch teurer)
Bei der Konfiguration der SolaX Modbus-Integration aktivieren Sie die Flagge 'RS485-Serieller Port' und geben den tatsächlichen Namen des seriellen Ports an (wie im Output von 'ls /dev/ttyUSB*' zu sehen). Falls Sie mehr als ein USB-Gerät haben, macht es Sinn, den Namen zu verwenden, der im Output von 'ls /dev/serial/by-id' zu sehen ist. In dieser Konfiguration sind IP-Adresse und TCP-Port nicht wichtig, verwenden Sie 'localhost' als IP-Adresse und lassen Sie den TCP-Port standardmäßig bei 502.
Mehrere Wechselrichter, die an einen RS485-Adapter angeschlossen sind & Abschlusswiderstände
Es sollte möglich sein, mehrere Wechselrichter am selben RS485-Adapter (z.B. Waveshare) anzuschließen. Die Wechselrichter müssen unterschiedliche Modbus-Adressen haben, daher müssen Sie zuerst die Modbus-Adressen der Wechselrichter ändern. Dann konfigurieren Sie eine Instanz für jeden Wechselrichter. Der Konfigurationsdialog ermöglicht es Ihnen, die Modbus-Adresse festzulegen.
Die Verwendung von Abschlusswiderständen ist erforderlich, wenn mehrere Wechselrichter angeschlossen werden. Platzieren Sie einen 120-Ohm-Widerstand zwischen A & B am RS485-Adapter und einen 120-Ohm-Widerstand zwischen A & B am zuletzt angeschlossenen Wechselrichter.
SolaX PocketWiFi 3.0
Diese Schnittstelle erfordert weitere Tests und es kann nicht garantiert werden, dass sie funktioniert:
- Schließen Sie den Dongle an Ihr Wi-Fi-Netzwerk an
- Aktualisieren Sie die Firmware auf die neueste Version
- Richten Sie die Integration mit der IP des Dongles und anderen Standardeinstellungen ein.
Der Vergleich von Funktionen und Abhängigkeiten:
