Appareils compatibles
| Device Type | Modbus TCP (Ethernet) | RS485 | Curtailment | Minimum device firmware version |
|---|---|---|---|---|
| Solax X1 Hybrid G4 | ✅ | ✅ | ✅ | |
| Solax X3 Hybrid G4 | ||||
| Solax X3 Ultra | ARM 026.01-000.09 | DSP 025.04 | Module 1.007.02 | |||
| Solax X3 IES | ||||
| Solax ESS-TRENE | ||||
| Solax ESS-AELIO |
Installation
Note

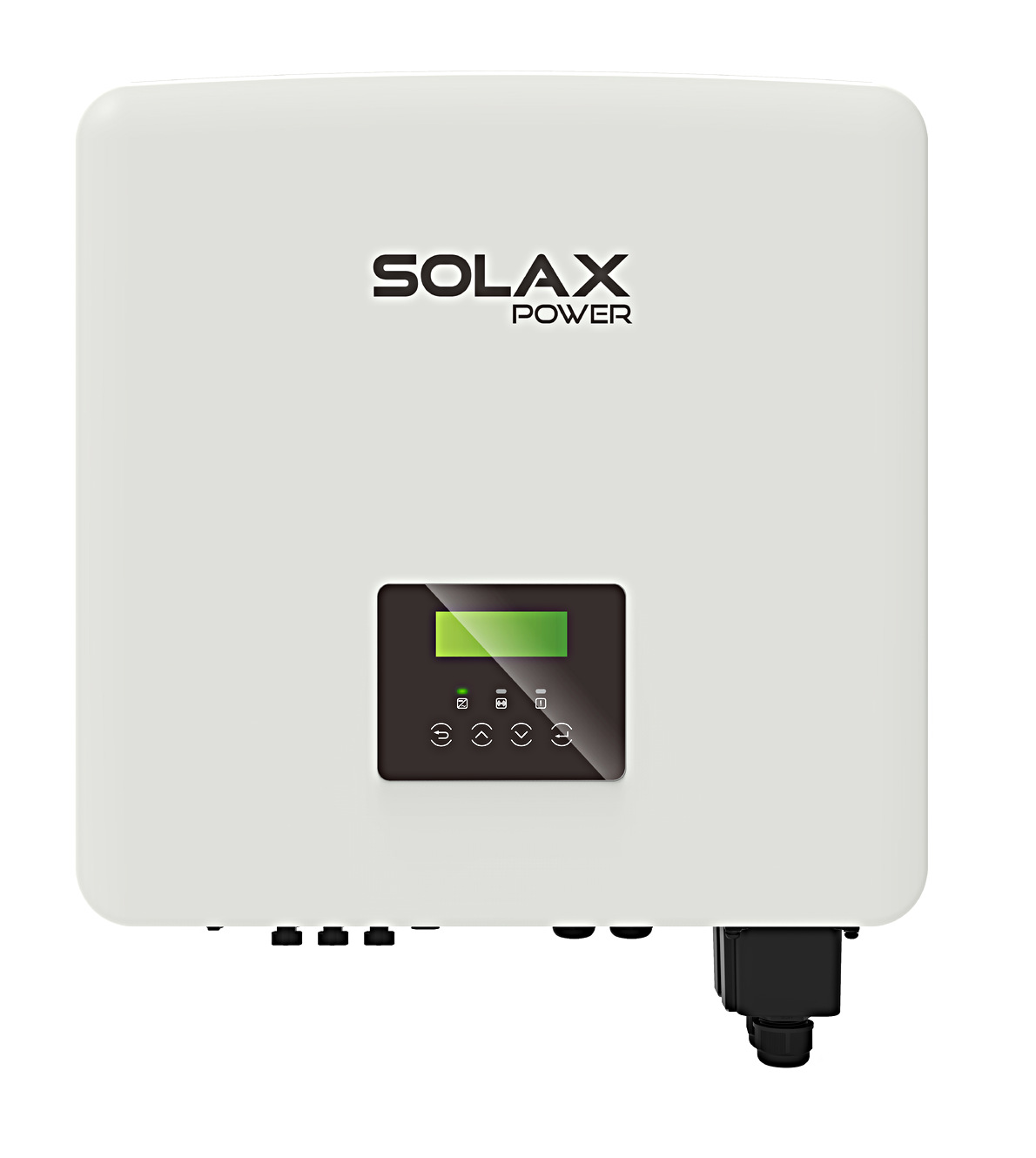

Pour le Solax X3 Hybrid G4, veuillez vous assurer que l'onduleur dispose de la dernière version du firmware installée.
Méthodes de connexion
- Les modèles SolaX G2, SolaX G3 Hybrids, Solax ESS (TRENE et AELIO) disposent d'un port Ethernet intégré (Le Qcells Q.VOLT HYB-G3-3P est un SolaX G4 malgré la dénomination G3).

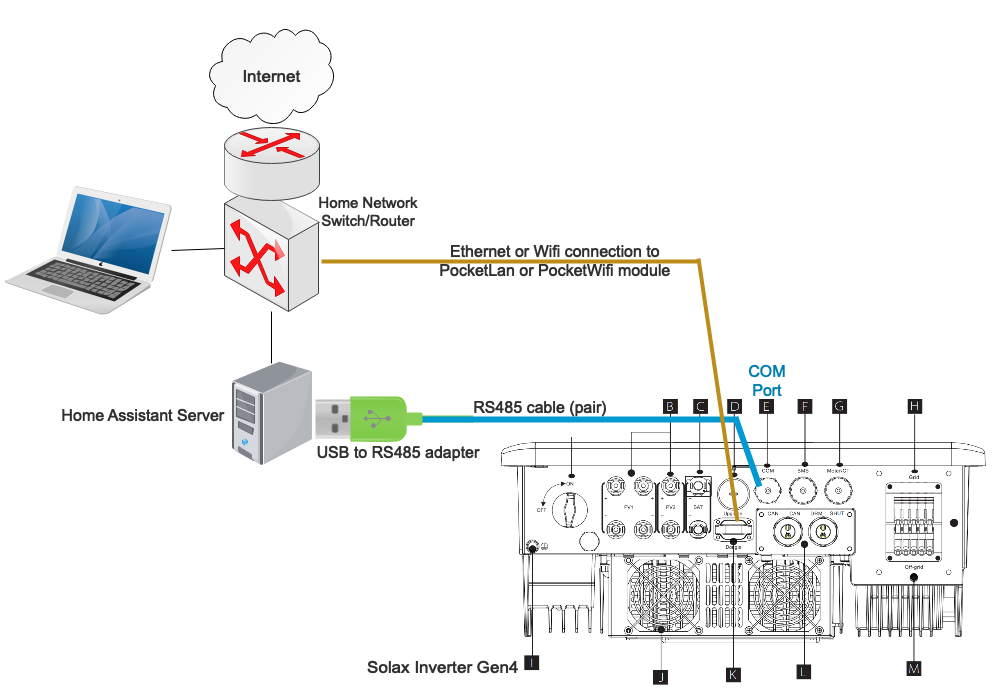

- Les SolaX G4 et autres n'ont pas d'Ethernet intégré, la communication est possible via un port série RS485 COM.
L'interface RS485 utilise seulement la broche 4 (fil bleu) et la broche 5 (fil blanc-bleu). La polarité est importante, assurez-vous donc que la broche 4 (fil bleu dans les câbles typiques) est connectée à la borne A de votre adaptateur et la broche 5 (fil blanc-bleu) à la borne B de votre adaptateur.
Les câbles RS485 peuvent être assez longs, 25 mètres ou plus sont possibles. Vous pouvez utiliser la paire bleue d'un câble standard cat5 ou cat6.
Assurez-vous de vérifier la vitesse de transmission (baud rate) de votre onduleur (115200) et qu'elle correspond à la vitesse de transmission de l'adaptateur Ethernet vers RS485. Vous pouvez confirmer la vitesse sur l'écran LCD en façade de votre onduleur, dans les menus.
L'adresse Modbus par défaut est 1. Certaines personnes ont rapporté que leur adresse Modbus était 4.
Note
Il y a un port marqué COM sur l'onduleur G4, certains manuels utilisateurs indiquent par erreur qu'il s'agit d'un port Ethernet.
NE PAS CONNECTER CE PORT COM À UN SWITCH ETHERNET - le port de votre switch Ethernet sera détruit si vous le faites !!!

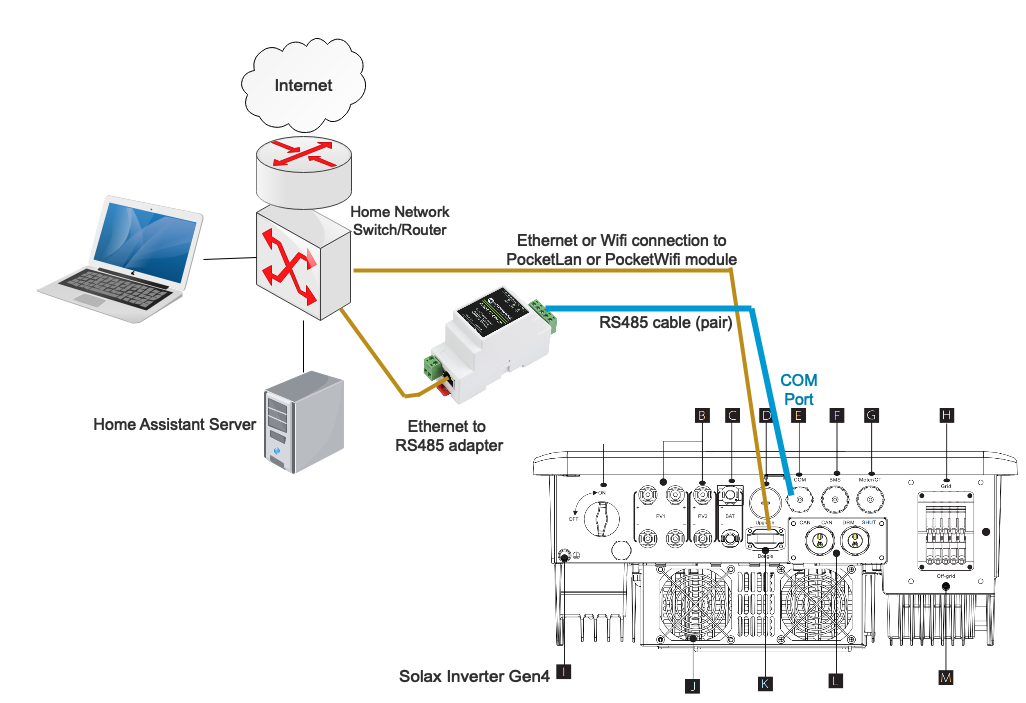

RS485 vers ETH
- se connecte via Ethernet à votre routeur/switch réseau domestique

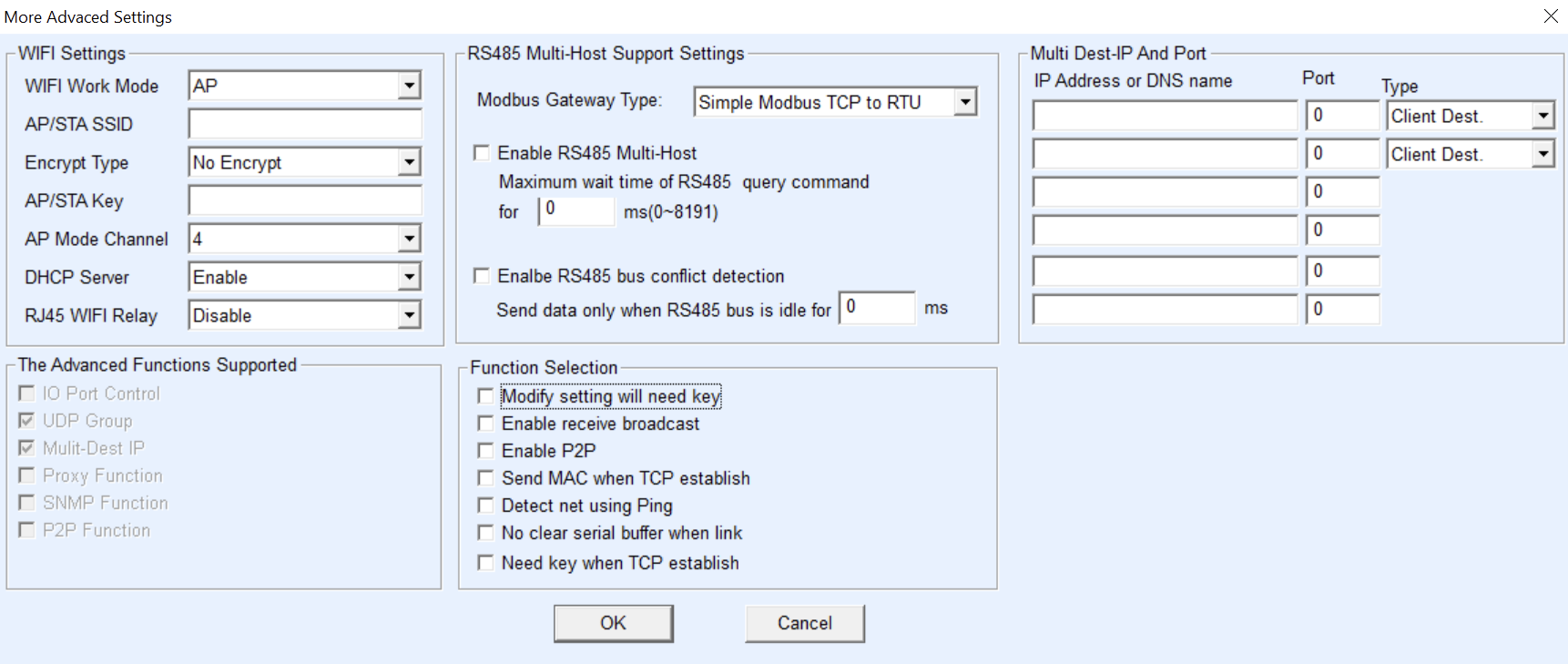

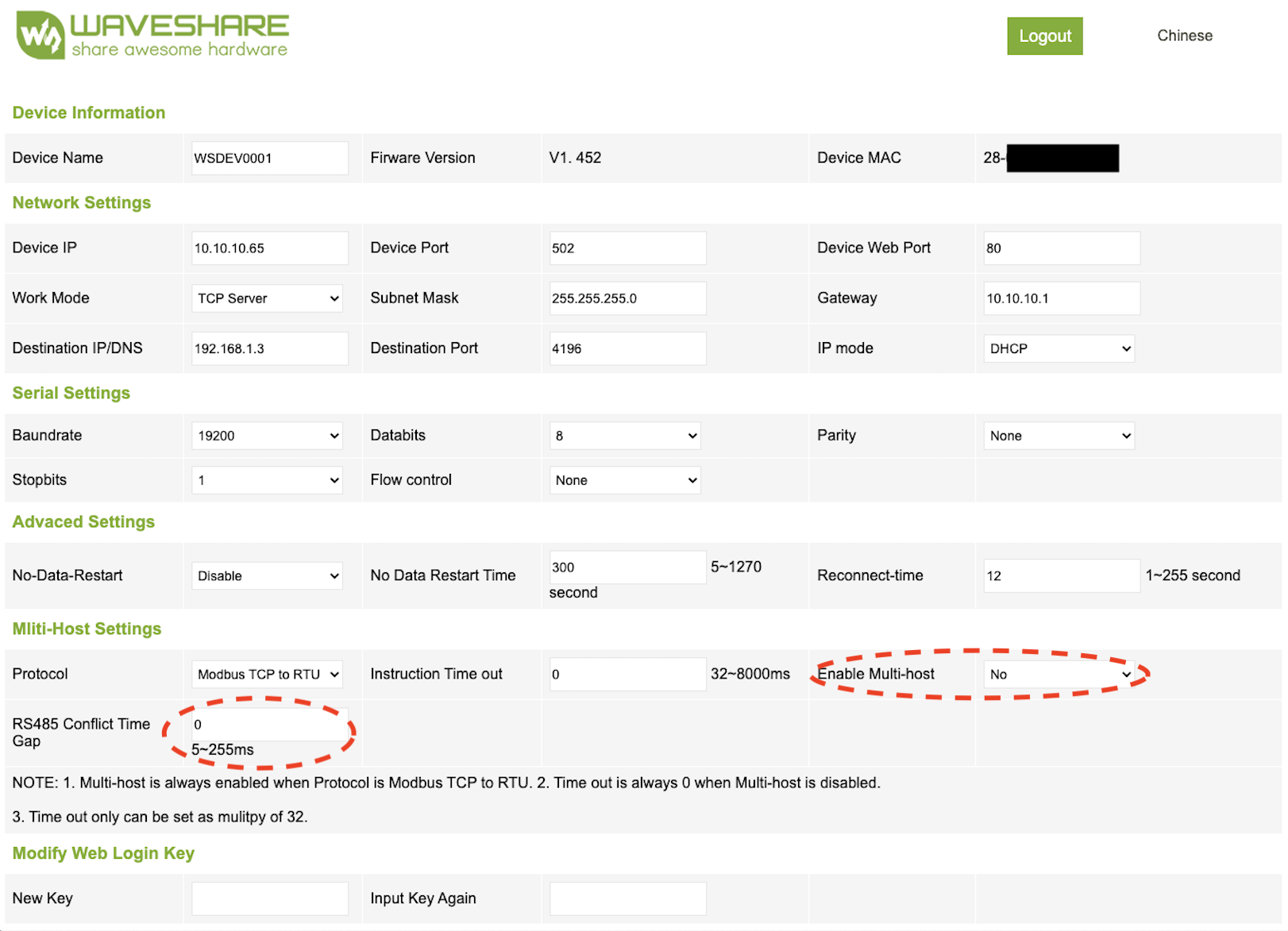

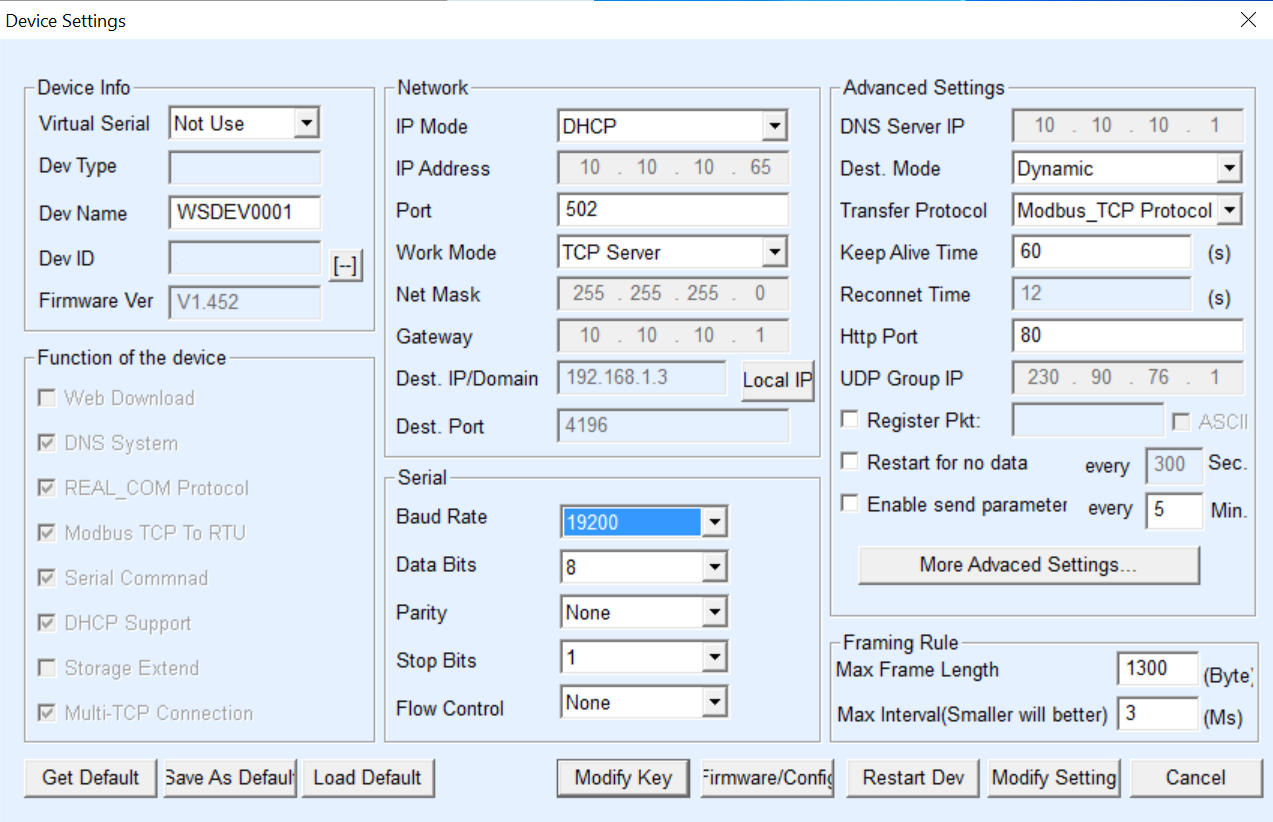

Lors de la configuration de l'intégration SolaX Modbus, spécifiez l'adresse IP réseau de l'appareil convertisseur, pas l'adresse du SolaX. Ne cochez pas la case Serial RS485 ; le port série est ignoré dans cette configuration.
Plusieurs onduleurs connectés à un adaptateur RS485 & résistances de terminaison
Il devrait être possible de connecter plusieurs onduleurs au même adaptateur RS485 (par ex. Waveshare). Les onduleurs doivent avoir des adresses Modbus différentes, donc il faut changer les adresses Modbus des onduleurs d'abord. Ensuite, configurez une instance pour chaque onduleur. La fenêtre de configuration vous permet de régler l'adresse Modbus.
L'utilisation de résistances de terminaison est obligatoire lors de la connexion de plusieurs onduleurs. Placez une résistance de 120Ohm entre A et B à l'adaptateur RS485 et une autre résistance de 120Ohm entre A et B sur le dernier onduleur connecté.
