Komma igång med offentliga visningar
SmartgridX's verktyg för offentliga visningar är utformat för att generera helt anpassningsbara visualiseringar för installationer. Oavsett om du behöver interna analysinstrumentpaneler eller snabba och lättillgängliga visuella visningar, erbjuder offentliga visningar flexibla, anpassningsbara och användarvänliga konfigurationsalternativ.
Denna guide ger en snabb översikt av offentliga visningar, som täcker huvudkomponenterna och deras effektiva användning. Detaljerad information för varje komponent finns på deras respektive dokumentationssidor.
⚠️ Denna funktion är för närvarande under aktiv utveckling - nya funktioner och alternativ kommer kontinuerligt att läggas till. För förslag eller funktionsförfrågningar, vänligen kontakta vårt supportteam.
Översikt
Det offentliga visningssystemet ger användare möjlighet att skapa anpassade visualiseringar för sina installationer med full kontroll över visningslayouten och innehållet.
Översikt av arbetsflödet
För att ställa in offentliga visningar i SmartgridX, följ denna trestegsprocess:
- 🎛️ Registrera din styrenhet - Registrera den offentliga visningsstyrenheten till ditt konto
- 📐 Skapa en mall - Utforma den visuella layouten för din installation
- ⚙️ Konfigurera den offentliga visningen - Konfigurera mallen för din installation och koppla den till styrenheten
💡 Pro-tips: Du kan skapa och testa mallar utan fysisk hårdvara - hoppa över steg 1 för att förhandsgranska dina design innan distribution.
Steg-för-steg-installation
1. Offentlig visningsstyrenhet
📖 För detaljerad information om styrenheter, besök dokumentationssidan för Offentlig visningsstyrenhet.
Detta avsnitt täcker registrering och hantering av din offentliga visningsstyrenhet.
🚀 Snabbstartalternativ: Vill du utforska offentliga visningar utan hårdvara? Hoppa till Steg 2: Mallskapande för att designa och förhandsgranska mallar. Du kan alltid registrera en styrenhet senare!
⚠️ Obs: Utan en registrerad styrenhet kan du fortfarande skapa och konfigurera mallar för att förhandsgranska det slutgiltiga resultatet, men den offentliga visningen kommer inte att visas på fysisk hårdvara.

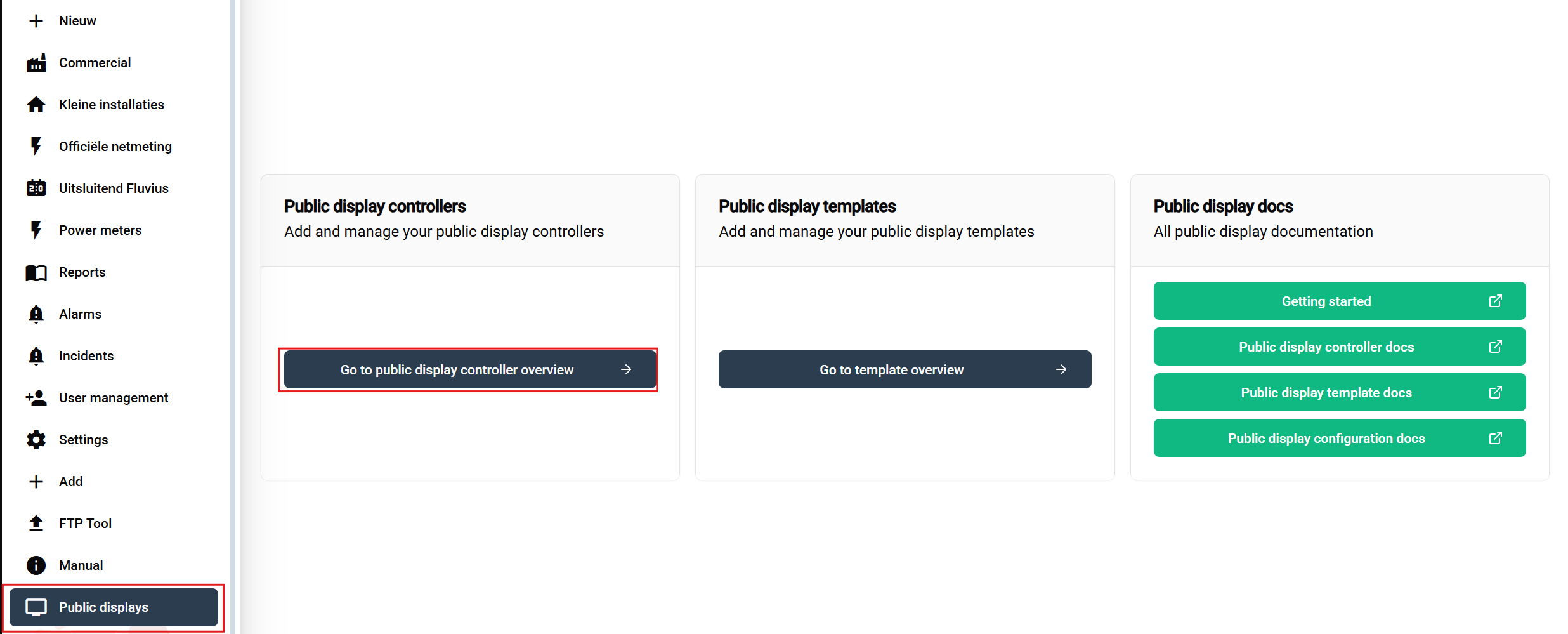

Navigering till styrenhetshantering
- Navigera till offentliga visningar: Klicka på avsnittet 'Offentliga visningar' i sidofältet
- Zugänge till styrenhetssektionen: På översiktssidan, lokalisera och klicka på knappen Offentlig visningsstyrenhet (markerad i skärmdumpen ovan)

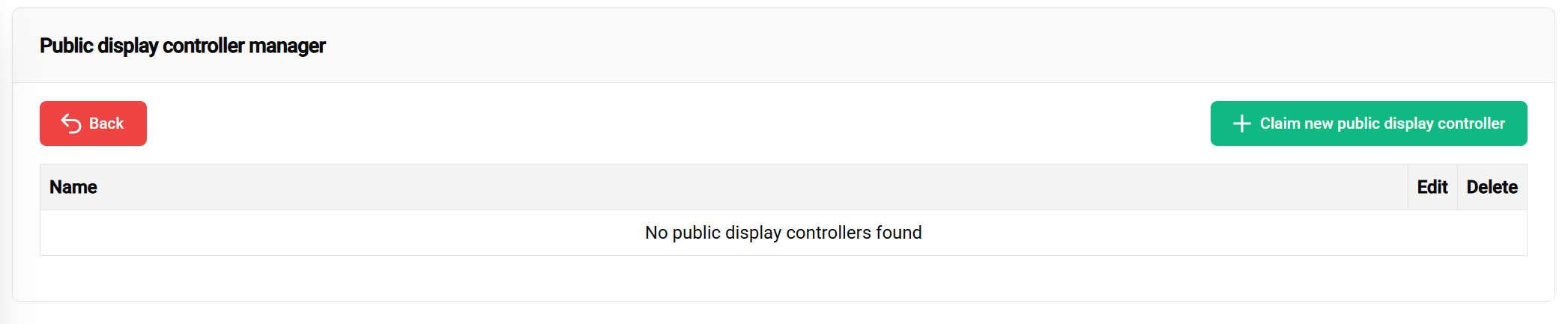

Översiktstabell för styrenheter
Styrenhetstabellen visar:
- 📋 Översikt över alla dina registrerade styrenheter
- ➕ Registrera nya styrenheter knapp (övre högra hörnet)
- ✏️ Hanteringsalternativ för befintliga styrenheter

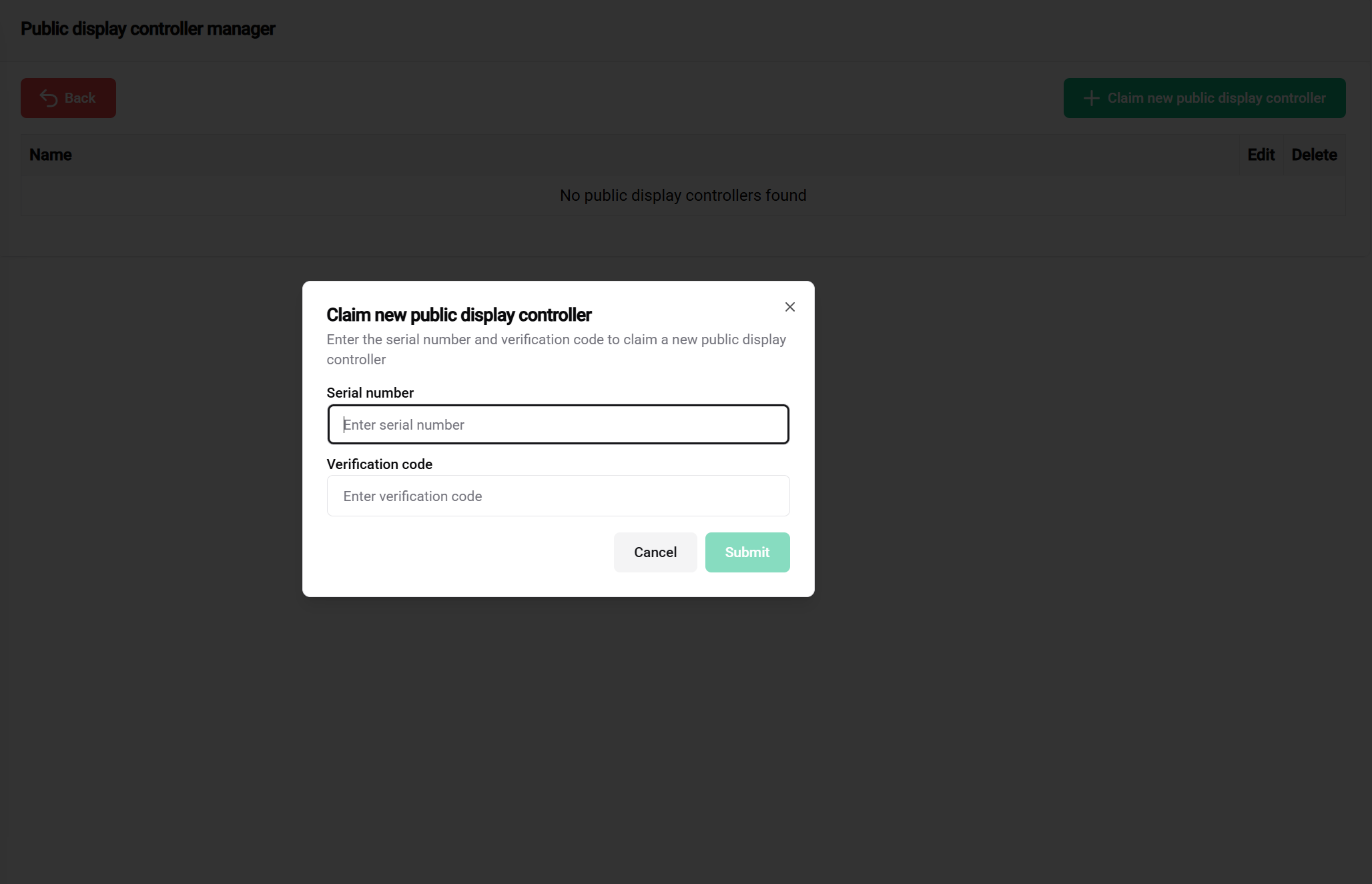

Registrera din styrenhet
Steg för registrering:
- Klicka på knappen grön "Registrera styrenhet"
- Ange serienumret (finns på styrenhetens klistermärke)
- Ange verifieringskoden (finns på styrenhetens klistermärke)
🔐 Spara dina styrenhetsuppgifter på ett säkert sätt! Förvara serienumret och verifieringskoden i en säker fil (Excel, textfil, etc.). Vårt supportteam kan inte tillhandahålla verifieringskoder av säkerhetsskäl.

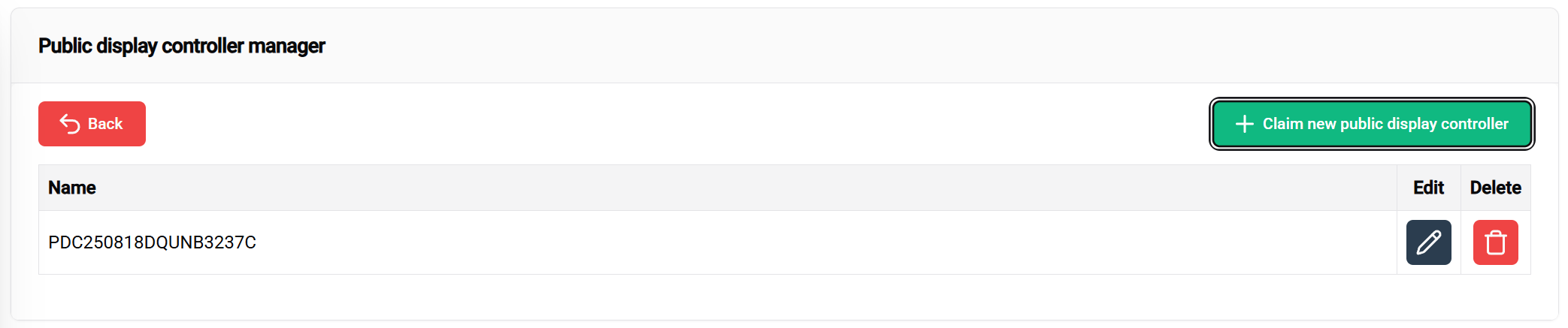

Framgångsrikt registrerad styrenhet
✅ Lyckat! Din styrenhet visas nu i tabellen med alternativ för att:
- 📝 Redigera styrenhetens namn
- 🔓 Avregistrera om det behövs
2. Offentlig visningsmall
📖 För omfattande vägledning om mallskapande, besök dokumentationssidan för Offentlig visningsmall.
I detta steg kommer du att designa den visuella layouten för din installation. Mallar fungerar som återanvändbara ritningar som definierar hur din offentliga visning kommer att struktureras och visas.
📝 Komma igång-notis: Detta avsnitt ger viktiga steg för mallskapande. För avancerade anpassningsalternativ och detaljerad konfiguration, se den fullständiga mallen dokumentationen.

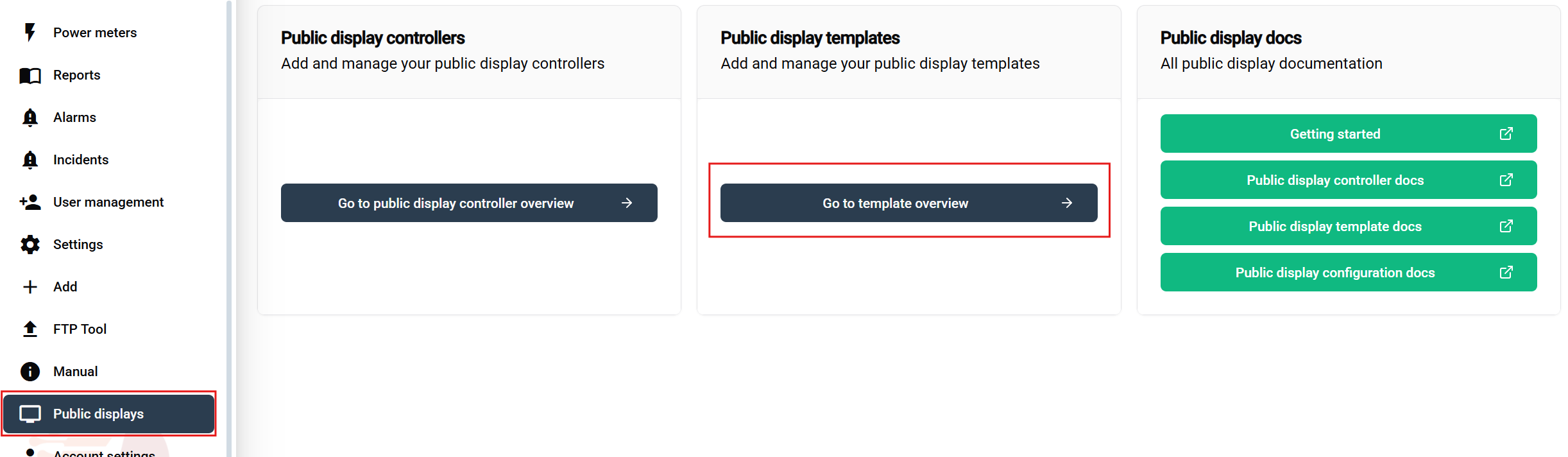

Åtkomst till mallhanteraren
Navigeringssteg:
- Gå till 'Offentliga visningar' i sidofältet
- Klicka på knappen 'Offentlig visningsmall' på översiktssidan

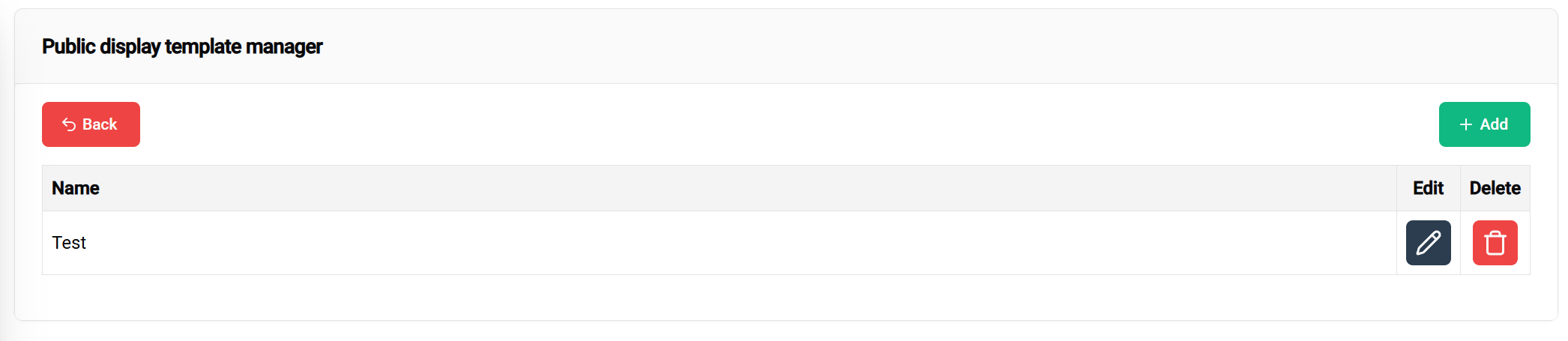

Gränssnitt för mallhantering
Malltabellen tillhandahåller:
- 📋 Översikt över alla dina mallar
- ➕ Lägg till nya mallar
- ✏️ Redigera befintliga mallar
- 🗑️ Ta bort mallar

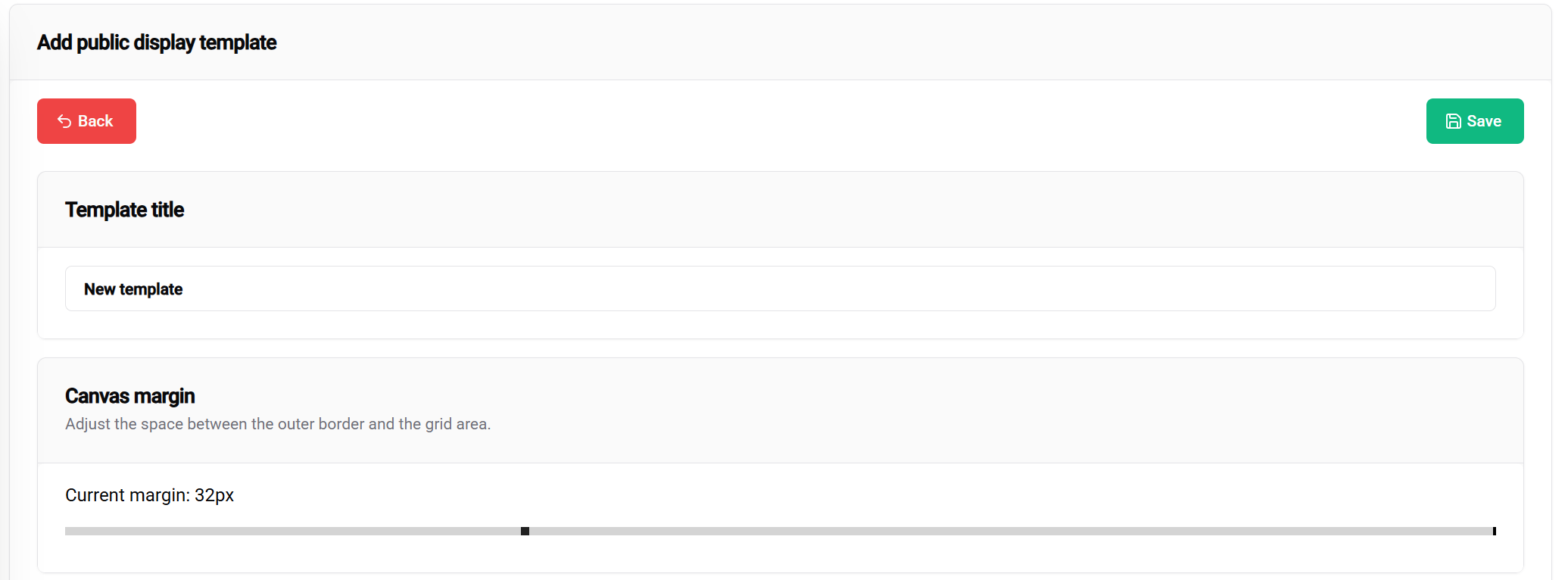

Konfiguration av mallhuvud
Inställningarna för huvudet inkluderar:
- 📝 Malltitel - Namnge din offentliga visning
- 📐 Marginalinställningar - Definiera avståndet runt innehållet
- 💾 Spara-knapp - Belägen i övre högra hörnet

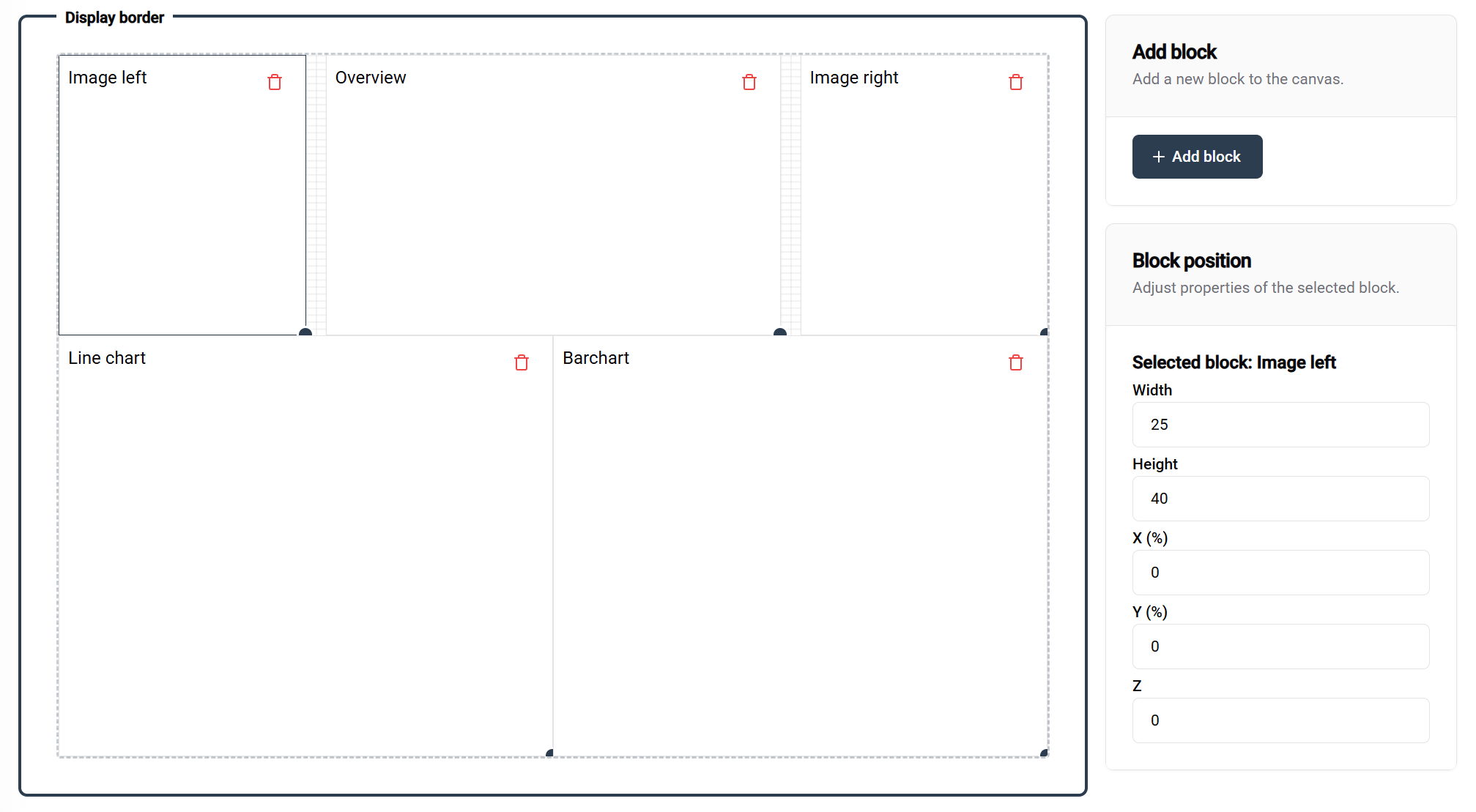

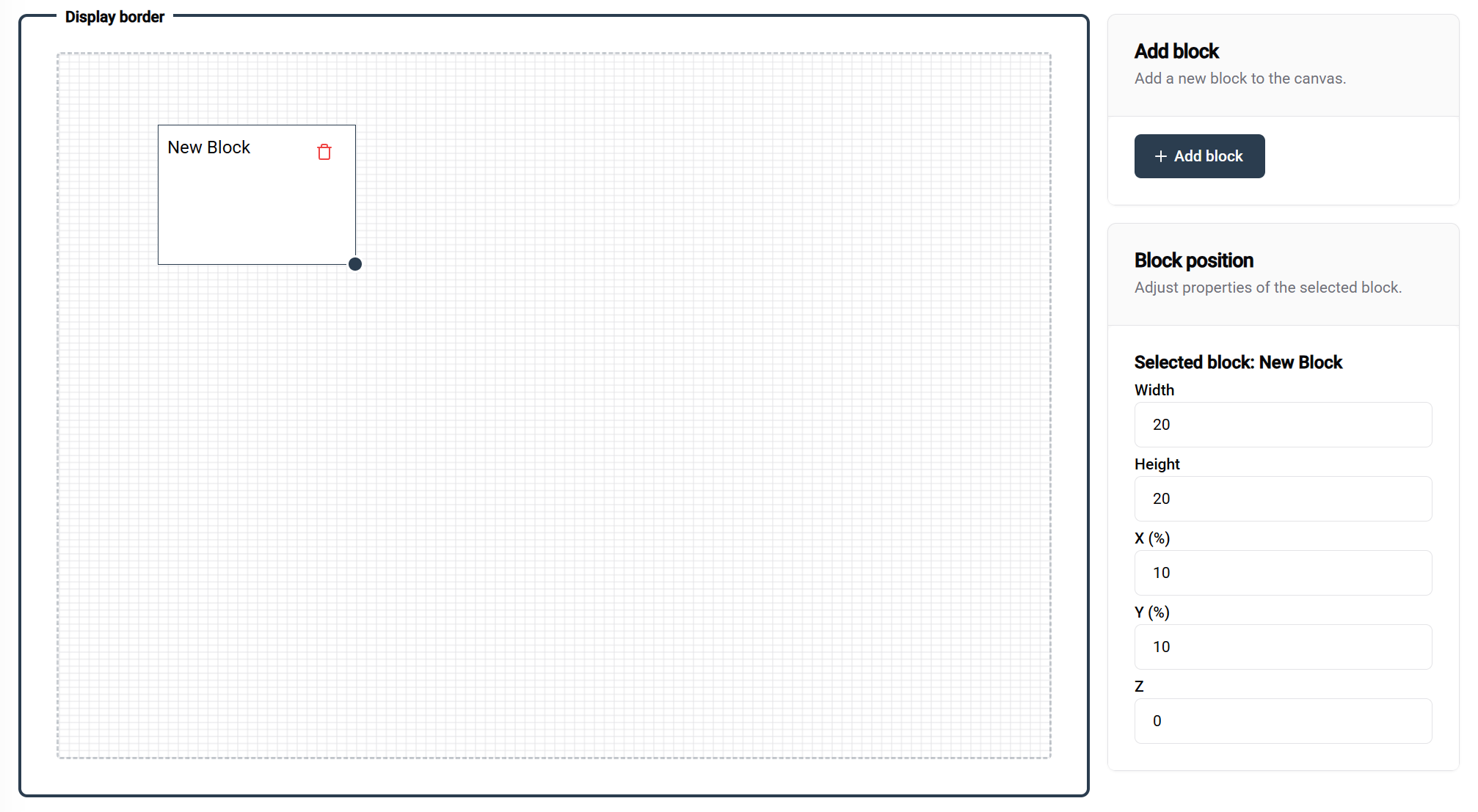

Blocklayoutsystem
Arbeta med block:
- ➕ Lägg till block med hjälp av knappen i övre högra hörnet
- 🎯 Positionera block via drag och släpp
- 📏 Ändra storlek på block genom att dra handtaget i nedre högra hörnet
📐 Detaljer om rutnätssystem:
- Rutnätsstorlek: 100×100 (percentuellt baserat)
- Exempel på layouter:
- Två block med 50 % bredd × 100 % höjd = layout sida vid sida
- Ett block med 100 % bredd × 100 % höjd = full täckning
🎛️ Precisionkontroller:
- Använd högerpanelen för exakta positionsvärden
- Perfekt för finslipning av blockplacering

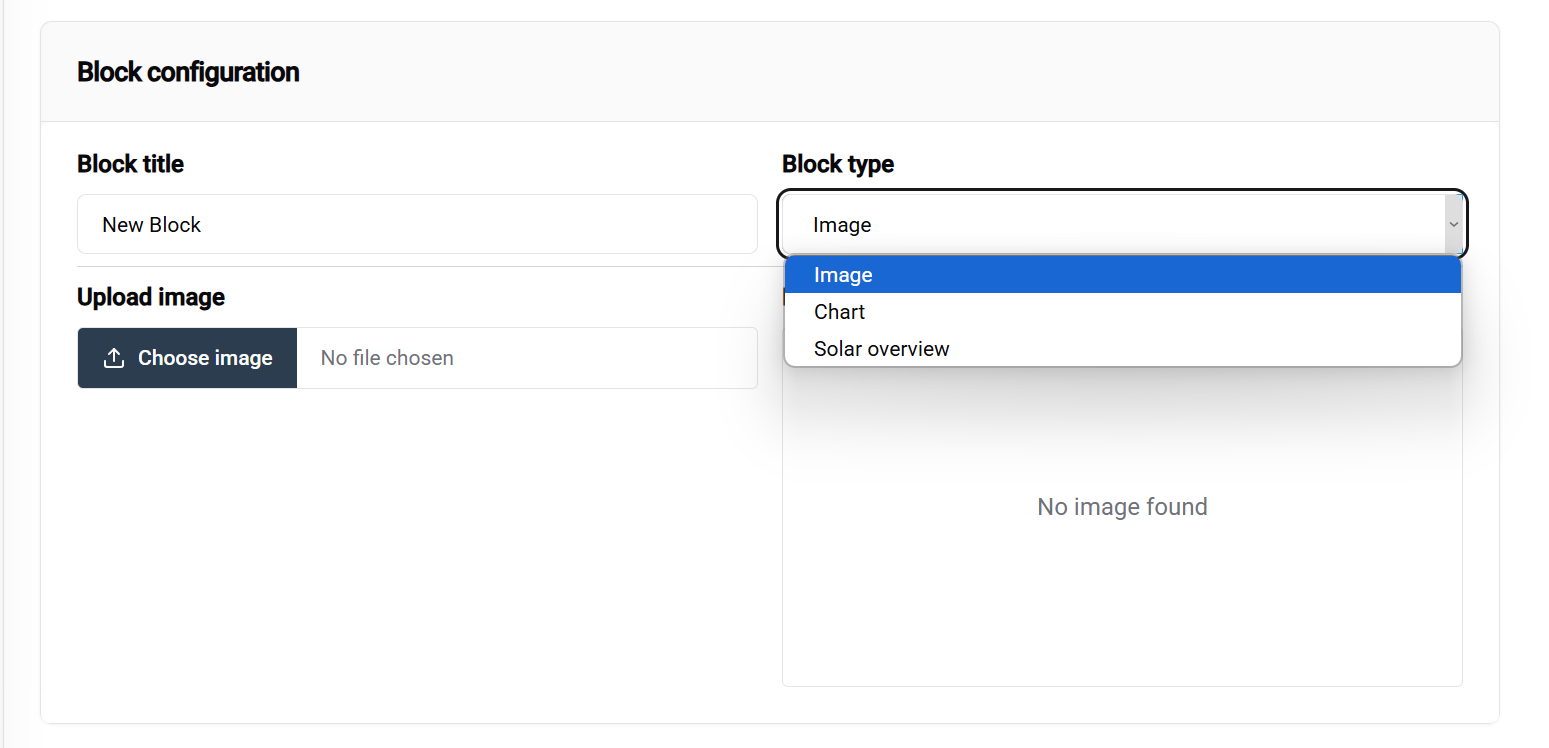

Blockkonfiguration
Konfigurationsarbetsflöde:
- Välj ett block för att se dess alternativ
- Välj blocktyp från rullgardinsmenyn (den viktigaste inställningen)
- Konfigurera blockspecifika inställningar i den nedre panelen
📚 Läs mer: Detaljerad information om olika blocktyper finns i dokumentationen för Offentlig visningsmall.
Exempel på mallkonfiguration
Detta exempel demonstrerar en komplett mallkonfiguration med märkta block som visar deras respektive inställningar och syften.
💾 Spara din mall:
- Klicka på spara-knappen (övre högra hörnet) när du är nöjd med din design
- Din mall blir tillgänglig för användning i konfigurationer

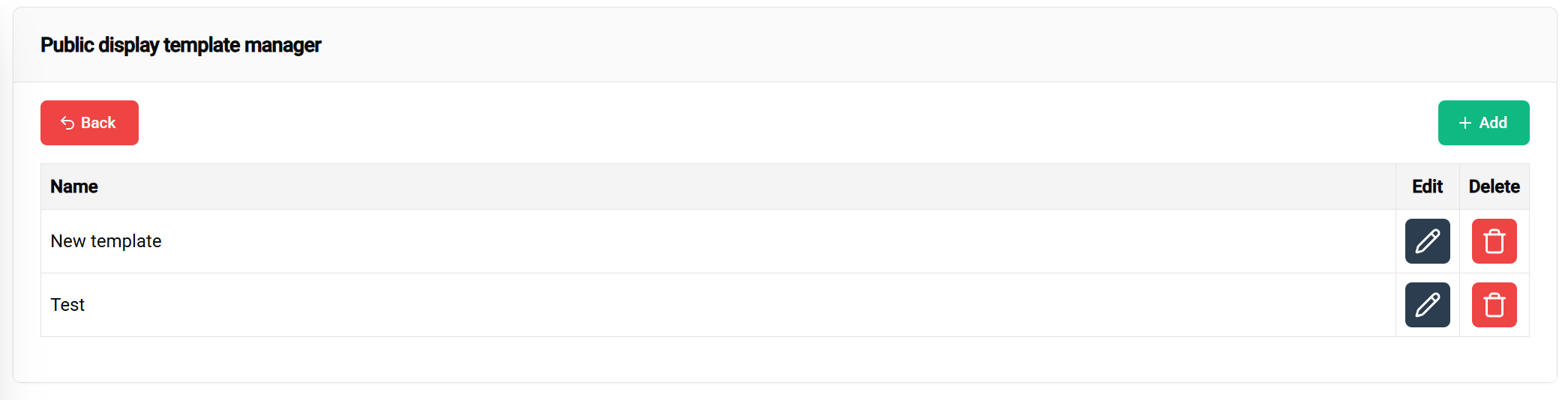

Översikt av mallar
✅ Mall skapad framgångsrikt! Din nya mall visas nu i hanteringstabellen, redo för:
- ✏️ Ytterligare redigering
- 🗑️ Borttagning om det behövs
- ⚙️ Konfiguration i nästa steg
3. Konfiguration av offentlig visning
📖 För detaljerade konfigurationsalternativ, besök dokumentationssidan för Konfiguration av offentlig visning.
I detta slutliga steg kommer du att tillämpa din mall på en specifik installation och eventuellt länka den till din anmälda kontroller.
🎯 Resultat efter slutförande:
- Med kontroller: Visa din offentliga visning på den fysiska visningsenheten
- Utan kontroller: Förhandsgranska hur din offentliga visning kommer att se ut när den distribueras
🧪 Testfördel: Du kan förbereda och testa mallar och konfigurationer innan du länkar dem till kontroller, vilket säkerställer att allt fungerar perfekt före distribution.

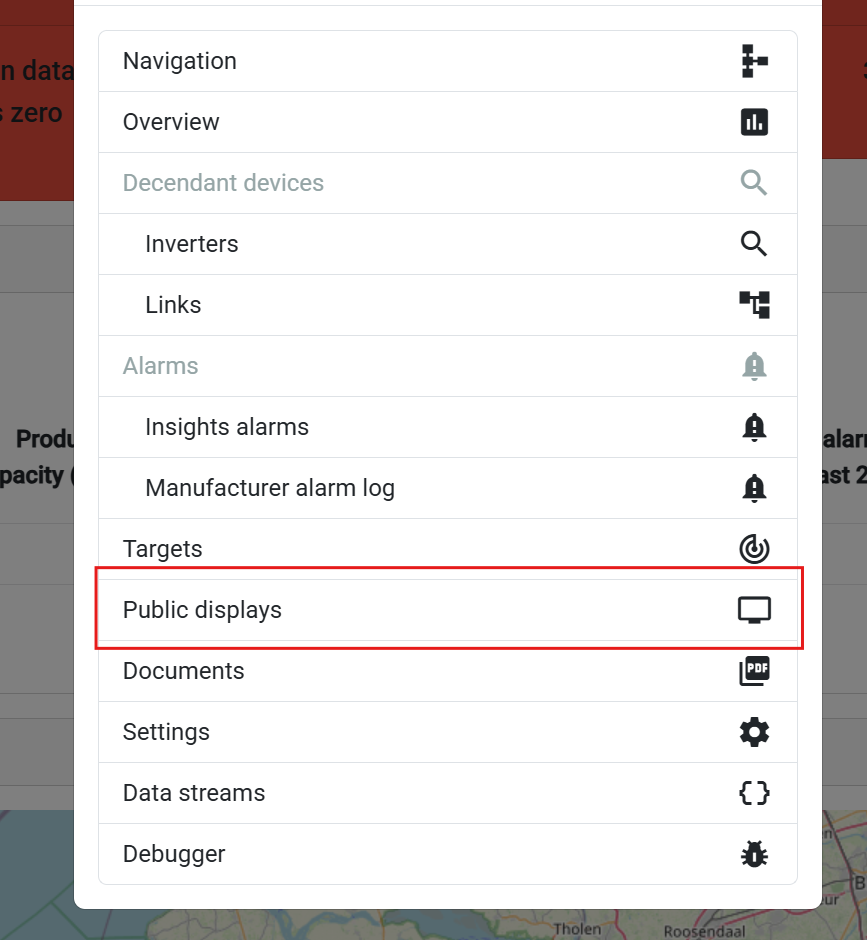

Åtkomst till Konfiguration
Navigationssteg:
- Gå till din installationsöversiktssida
- Välj en installation eller kontroller från listan
- Välj 'Offentlig visning' från popup-menyn

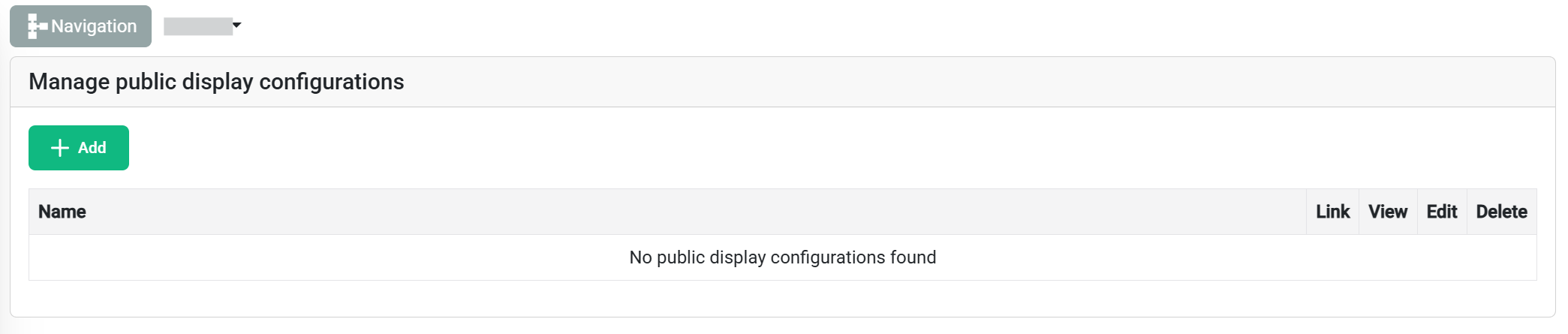

Konfigurationshantering
Konfigurationstabellen visar:
- 📋 Alla befintliga konfigurationer för den valda installationen
- ➕ Lägg till ny konfiguration knapp (övre vänstra hörnet)

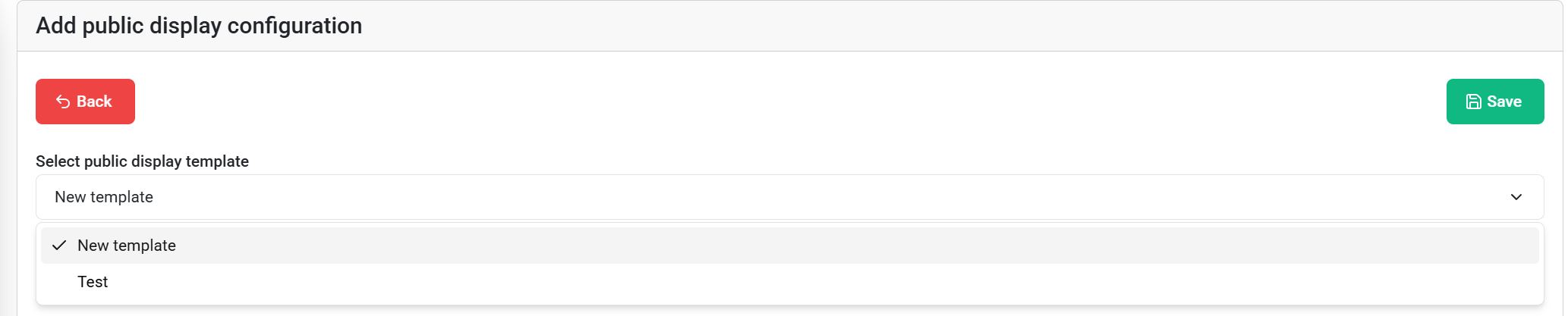

Skapa en Ny Konfiguration
Konfigurationsinställning:
- Välj mall från rullgardinsmenyn
- Välj din tidigare skapade mall
- Granska tillgängliga block och deras redigerbara egenskaper

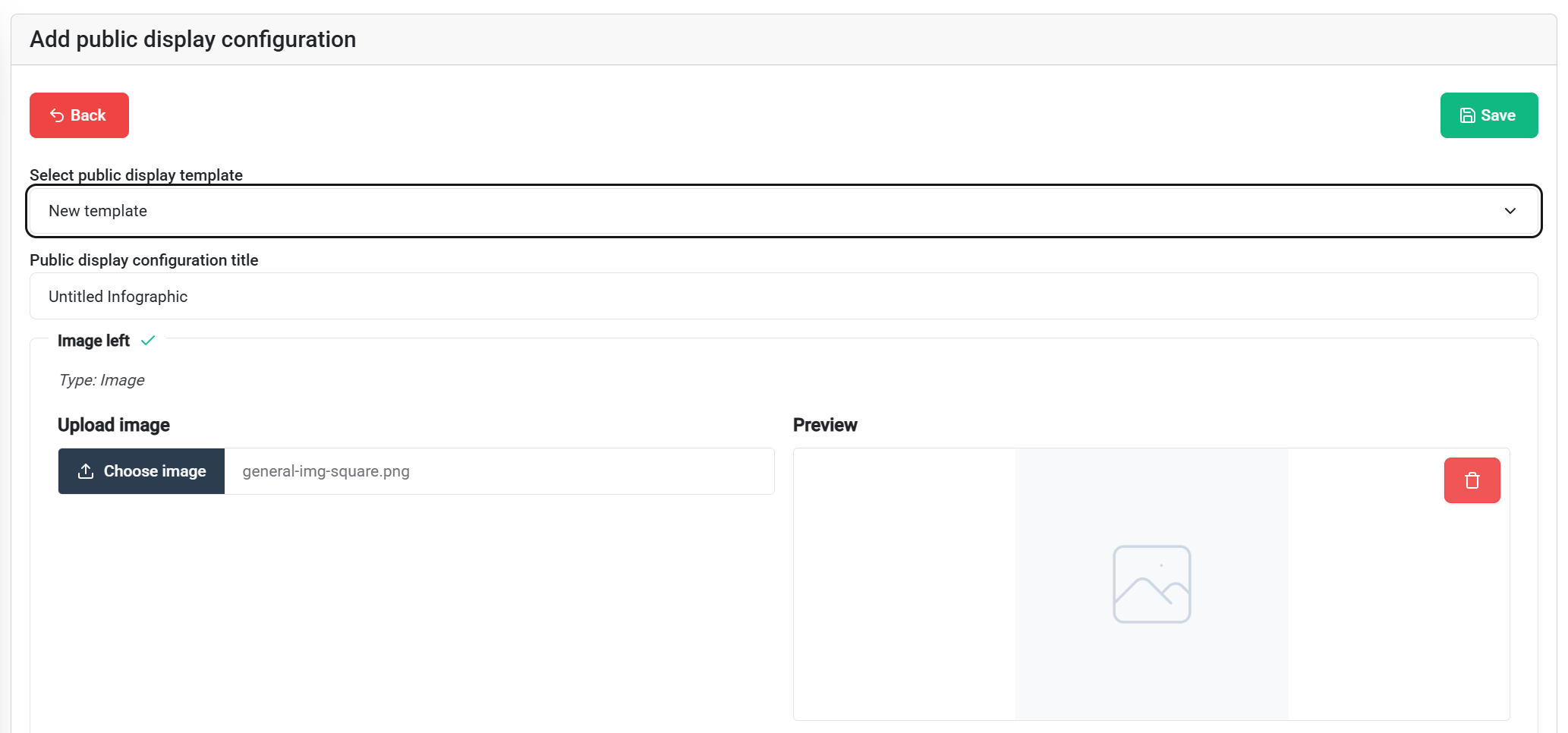

Block-specifik Konfiguration
Konfigurationsalternativ:
- Inte alla block är för närvarande konfigurerbara. Detta kommer att ändras i takt med att utvecklingen fortsätter.
- Förifyllda innehåll från mallar kan användas som de är eller anpassas
- Åsidosätt standardinställningar med installationsspecifikt innehåll
💡 Tips: Standardbilder från mallar ger en grund - anpassa endast det som behöver vara installationsspecifikt.
💾 Spara din konfiguration med hjälp av den övre högra spara-knappen när du är redo.

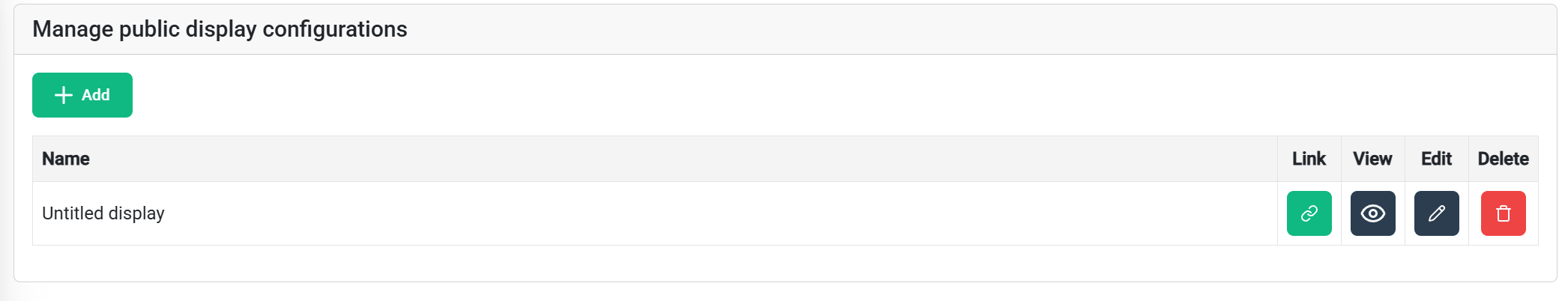

Konfigurationsåtgärder
Tillgängliga åtgärder för sparade konfigurationer:
- 🎛️ Kräv Kontroller - Länk till hårdvaruenhet
- 👁️ Visa - Förhandsgranska det slutliga resultatet
- ✏️ Redigera - Ändra konfigurationsinställningar
- 🗑️ Radera - Ta bort konfiguration

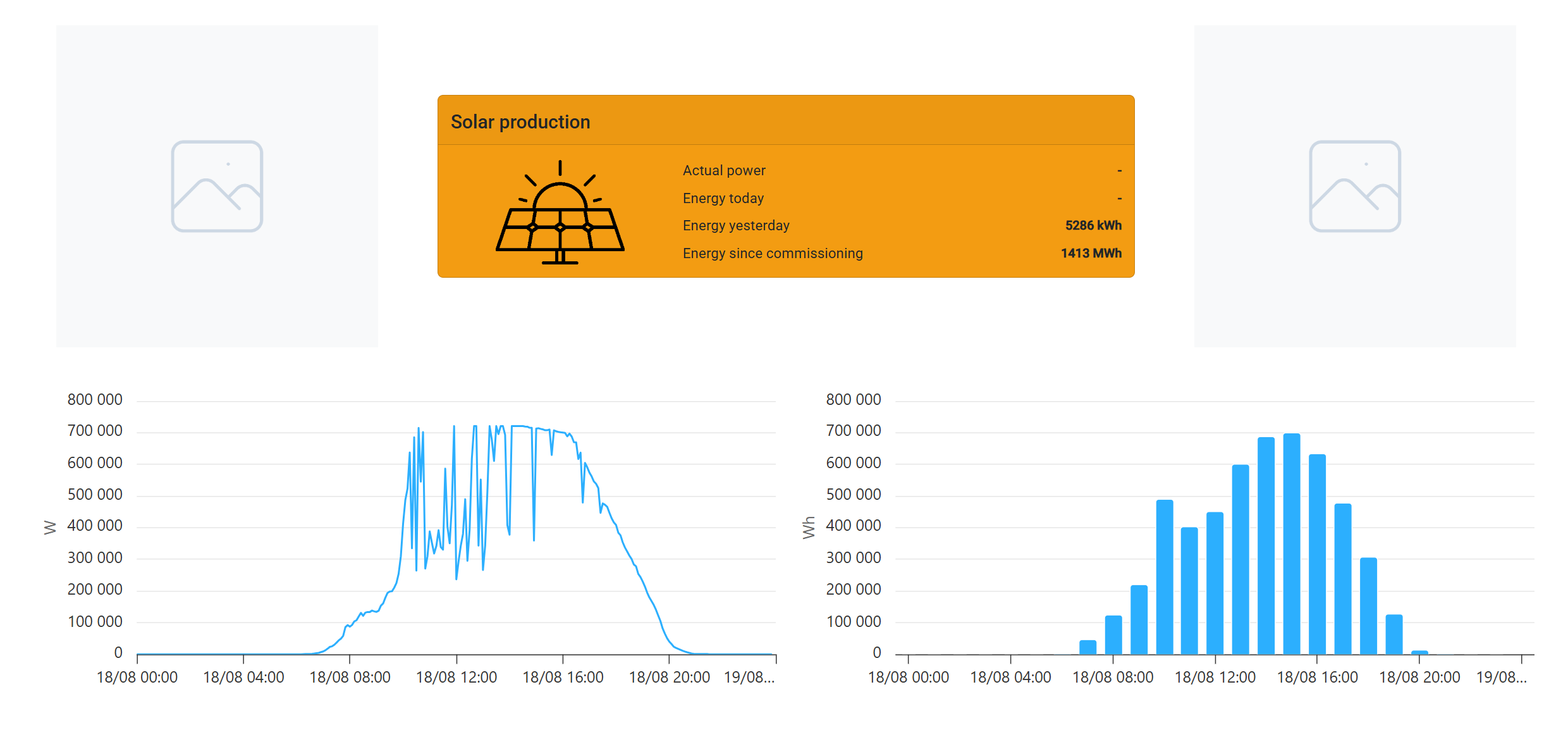

Förhandsgranska Din Offentliga Visning
Förhandsgranskningsfunktioner:
- Visualisering i realtid av hur den offentliga visningen kommer att se ut på kontrolleren
- Responsiv testning - ändra storlek på din webbläsarfönster för att se hur layouten anpassar sig till olika skärmstorlekar
- Slutlig validering innan kontrollerdistribution

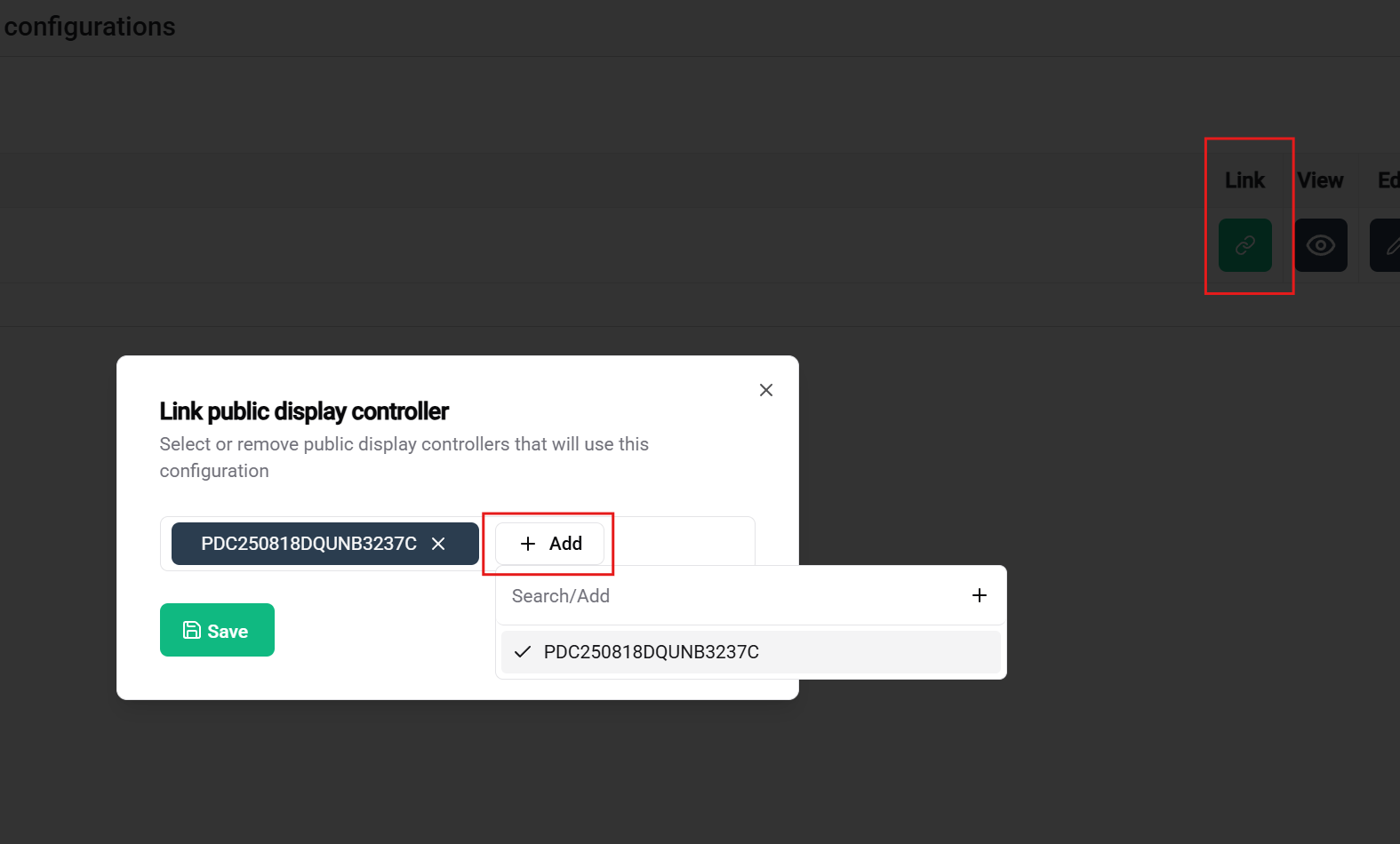

Länka till Kontroller
Slutligt distributionssteg:
- Återvänd till konfigurationstabellen
- Klicka på 'Kräv Kontroller' för att länka din konfiguration
- Avsluta inställningen genom att ansluta den fysiska kontrolleren
🎉 Lycka till! När allt är konfigurerat, länkat och kontrolleren är ansluten, kommer din anpassade offentliga visning att visas på skärmen.
🎉 Slutsats
Grattis! Du har framgångsrikt ställt in ett komplett offentligt visningssystem i SmartgridX.
Vad Du Har Uppnått
✅ Kontrollhantering - Anmälde och registrerade din offentliga visningshårdvara
✅ Malldesign - Skapade ett återanvändbart visuellt upplägg
✅ Konfigurationsinställning - Tillämpade din mall på en specifik installation
✅ Systemintegration - Anslöt alla komponenter för livevisning
Nästa Steg
🖥️ Visning Klar: Din offentliga visningskontroller kan nu visa din anpassade visualisering på vilken ansluten skärm som helst
📚 Utöka Din Kunskap: För avancerade funktioner och detaljerade anpassningsalternativ, utforska de omfattande dokumentationssidorna för varje komponent
💬 Behöver Du Hjälp? Vårt supportteam är tillgängligt för frågor, funktionsförfrågningar eller felsökningshjälp
📚 Relaterad Dokumentation
Nästa Steg
Efter att ha anmält din kontroller:
- 🎛️ Länka Kontroller - Anslut till visningshårdvara
- 📐 Skapa Mallar - Designa dina visuella layouter
- ⚙️ Konfigurera Visningar - Tillämpa mallar på installationer
🚀 Redo att skapa mer? Du kan nu designa ytterligare mallar och konfigurationer för att passa olika installationer och användningsfall!
