Teltonika

Teltonika EV-laddstationer

Stödda enheter

Device TypeVariantsModbus TCP (Ethernet)RS485
TeltoCharge7.4kW/11kW/22kW✅*✅
Varning
Varning

TCP är endast tillgängligt för version EVC2 eller nyare generation av EV-laddare.

Anslutning

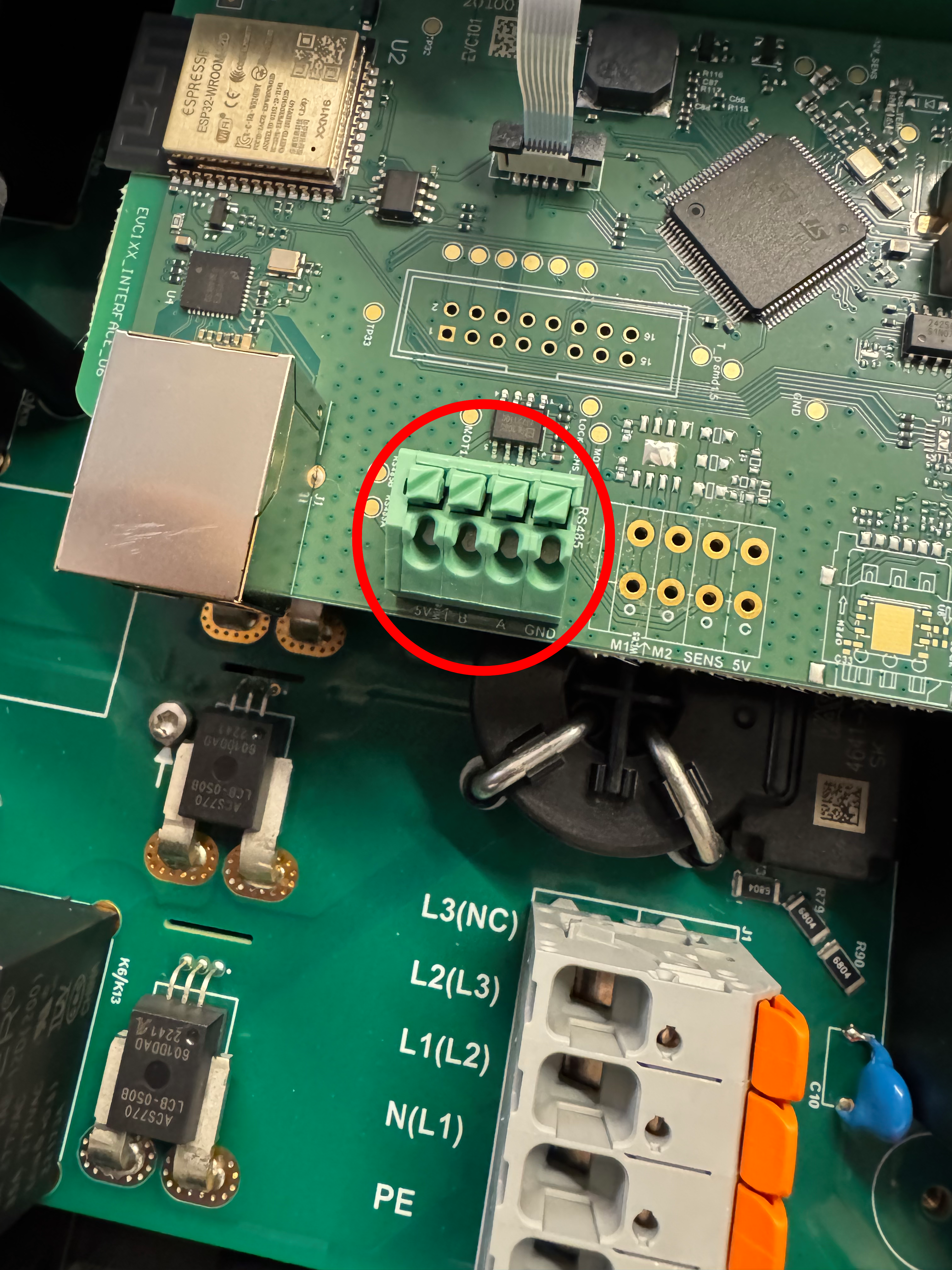

TeltoCharge Wiring

Kommunikationen mellan SmartgridOne Controller och TeltoCharge sker via en RS-485 seriebuss eller Modbus TCP.

Det rekommenderas att använda skärmade kablar med tvinnade par för optimal prestanda. För korta avstånd kan ett tvinnat par från en nätverkskabel (minst CAT5e) användas.

Följande riktlinjer gäller:

  • Maximalt avstånd: Den totala kabellängden, inklusive huvudkabel och grenar, är begränsad till 100 meter.
  • Anslutning av flera växelriktare: Kabeln bör kopplas i serie från mätare till mätare eller delas av från huvudkabeln (grenar får inte överstiga 1 meter).
  • Långa avstånd: Det rekommenderas att installera ett 120Ω avslutningsmotstånd i slutet av huvudkabeln och aktivera avslutningsmotståndet på SmartgridOne Controller.

Exempel på kabeluppsättning:

KabeltrådLaddstationSmartgridOne ControllerRS485 USB
Modbus-kabelTerminal RS485 ATerminal RS485 ATerminal RS485 A
Modbus-kabelTerminal RS485 BTerminal RS485 BTerminal RS485 B
SkärmTerminal RS485 GNDTerminal RS485 GNDTerminal RS485 GND

Inställningar

TeltoCharge behöver ha modbus aktiverat:

  1. Öppna Teltonika-appen
  2. Navigera till "Inställningar" -> "Installatörsmeny"
  3. Aktivera "Dynamisk lastbalansering"
  4. Efter detta blir "Dynamisk lasthantering" synligt
  5. Scrolla ner och aktivera "Dynamisk lasthantering"
  6. Klicka på "Spara"
  7. TeltoCharge startar om och modbus blir nu aktiverat
Not
Not

Om du har flera laddstationer är det viktigt att ställa in modbus-adresserna, varje laddstation bör ha en unik adress.
