Alfen laddstationer

Denna guide fungerar som en vägledning för att justera Alfen laddstationsinställningar för att möjliggöra kommunikation med och styrning av SmartgridOne Controller. För mer djupgående information kan du använda Alfen Smart charging implementation guide

Stödda enheter

Konfiguration

Installera laddstationen.

1. Uppdatera Alfen laddstation till firmwareversion 4.2.0 (eller högre).

2. Anslut Alfen laddstation till ett nätverk med följande krav:

   • Laddstationen finns i samma lokala nätverk som SmartgridOne Controller.
   • Säkerställ att kommunikationen mellan laddstationen och SmartgridOne Controller är öppen.

3. Installera ACE service installer tool, eller sök efter den senaste versionen av ACE service installer på internet om länken inte fungerar.

4. Skapa ett giltigt konto för Alfen ACE Service Installer nu (att begära via https://support.alfen.com)

5. För att kunna styra laddstationen måste funktionen för smart laddning först köpas och sedan aktiveras.

   1. Upplåsning av funktionalitet via ACE Service Installer: för att låsa upp funktionalitet via ACE Service Installer, gör följande:

      1. Öppna ACE Service Installer

      2. Klicka på önskad laddstation

      3. Gå till fliken General info och välj License key



      4. Klicka på Update license key för att aktivera den köpta funktionaliteten. Laddstationen startas om efter att licensnyckeln uppdaterats.

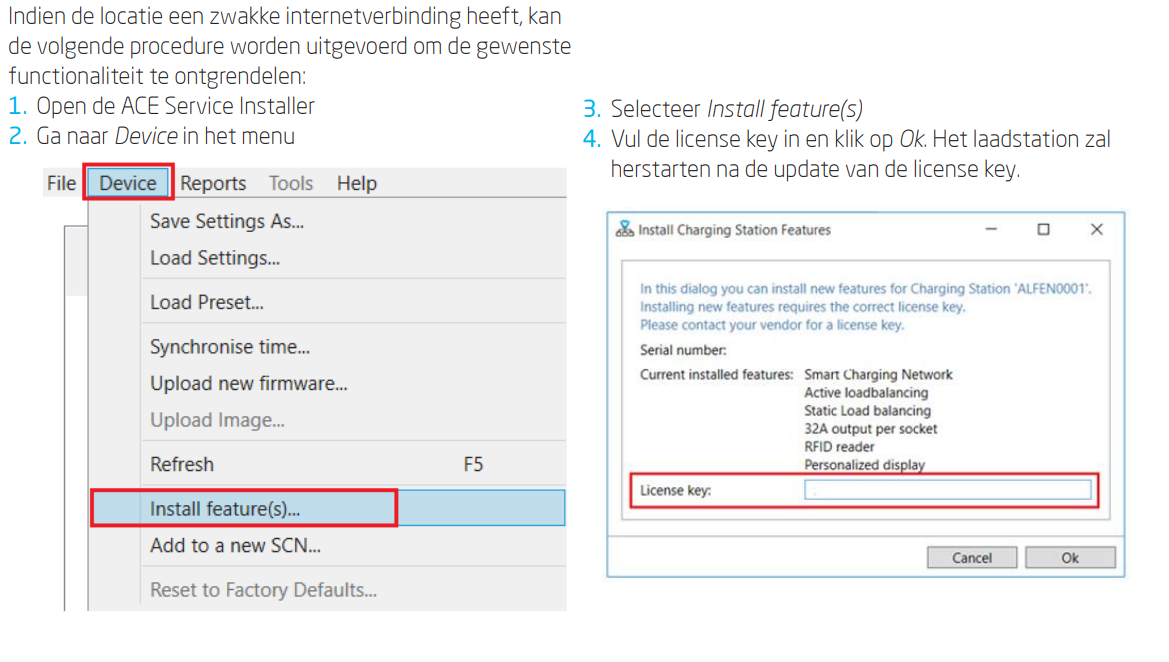

   2. Om platsen har svag internetuppkoppling kan följande procedur användas för att låsa upp önskad funktionalitet:

      1. Öppna ACE Service Installer

      2. Gå till Device i menyn

      3. Välj Install feature(s)



      4. Ange licensnyckeln och klicka på OK. Laddstationen startas om efter att licensnyckeln uppdaterats.

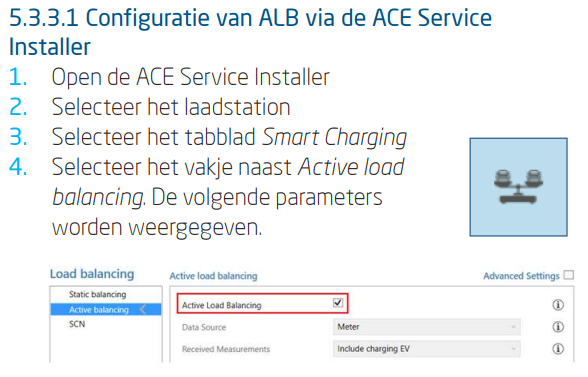

6. Konfigurera ALB via ACE Service Installer

   1. Öppna ACE Service Installer

   2. Välj laddstationen

   3. Välj fliken Smart Charging

   4. Kryssa i rutan bredvid Active load balancing. Följande parametrar visas.

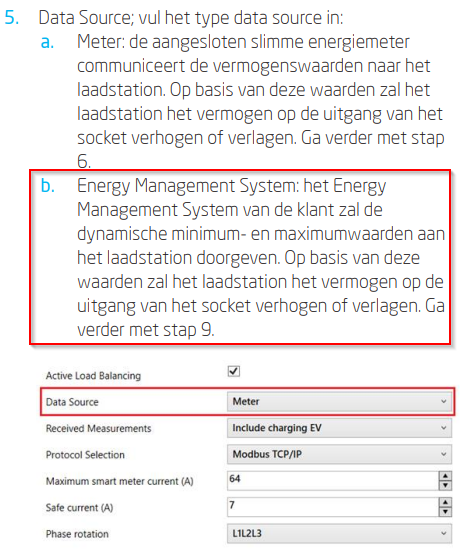

   5. Data Source; ange typ av datakälla:

      • Energy Management System: Kundens Energy Management System kommer att skicka dynamiska min- och maxvärden till laddstationen. Baserat på dessa värden kommer laddstationen att öka eller minska effekten från uttaget.

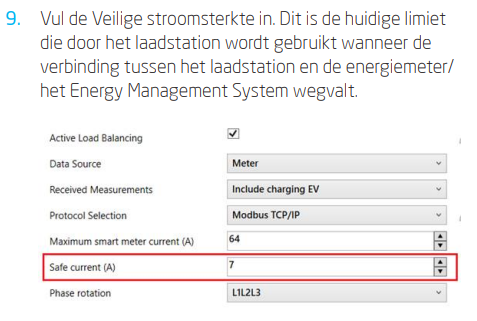

   6. Ange Safe current. Detta är strömgränsen som laddstationen använder om förbindelsen mellan laddstationen och elmätaren/Energy Management System förloras.

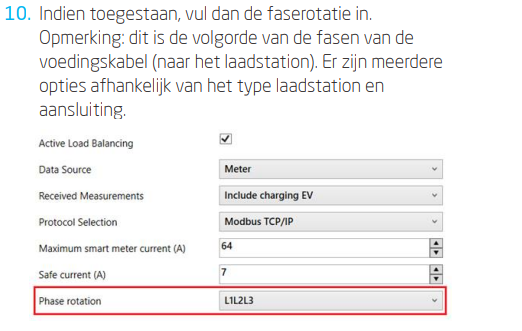

   7. Om tillåtet, ange fasföljden. Observera: Detta är fasordningen för strömkabeln (till laddstationen). Det finns flera alternativ beroende på typ av laddstation och anslutning.



   8. Klicka på Save

   9. Klicka på strömbrytaren för att starta om laddstationen.

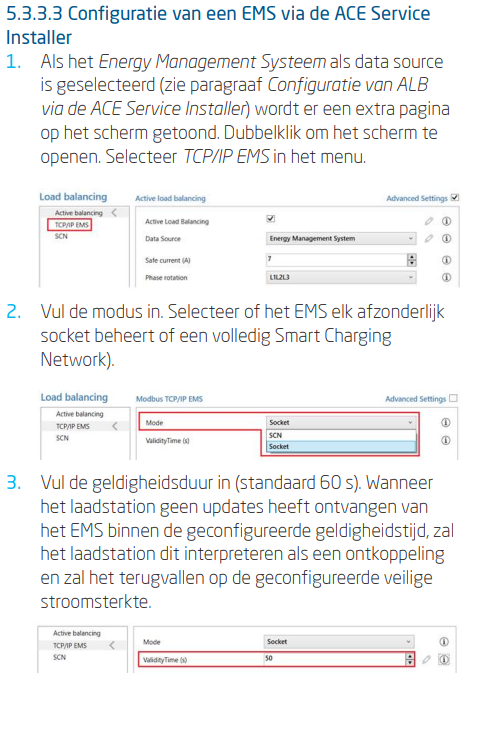

7. Konfigurera ett EMS via ACE Service Installer

   1. Om Energy Management System valts som datakälla (se steg 6: "Konfigurera ALB via ACE Service Installer"), visas en tilläggssida på skärmen. Dubbelklicka för att öppna skärmen. Välj TCP/IP EMS i menyn.



   2. Ange läge. Välj om EMS styr varje enskilt uttag eller ett helt Smart Charging Network.



   3. Ange giltighetstid (standard 60 s). Om laddstationen inte mottagit uppdateringar från EMS under den inställda giltighetstiden kommer den att tolka detta som en bortkoppling och återgå till den konfigurerade safe current.

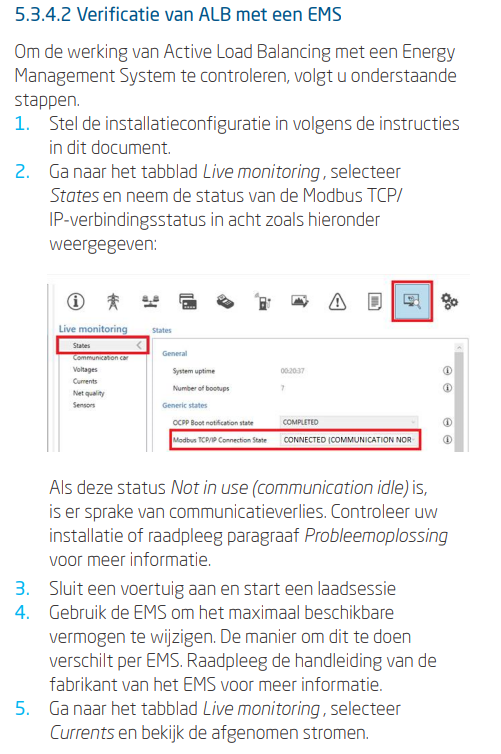

8. Testa anslutningen för en ALB med ett EMS

   1. Konfigurera installationen enligt instruktionerna i föregående steg.

   2. Gå till fliken Live Monitoring, välj States och observera status för Modbus TCP/IP-anslutningen som visas nedan:



      Om status är Not in use (communication idle), finns en kommunikationsförlust. Kontrollera din installation eller konsultera avsnittet Troubleshooting för mer information.

   3. Anslut ett fordon och starta en laddsession.

   4. Använd EMS för att ändra den maximalt tillgängliga effekten. Metoden för detta varierar mellan olika EMS. Konsultera EMS-tillverkarens manual för mer information.

   5. Gå till fliken Live Monitoring, välj Currents och se den ström som tas ut.
