ABB laddstationer

a-TroniX

Stödda enheter

Device TypeVariantsModbus TCP (Ethernet)RS485

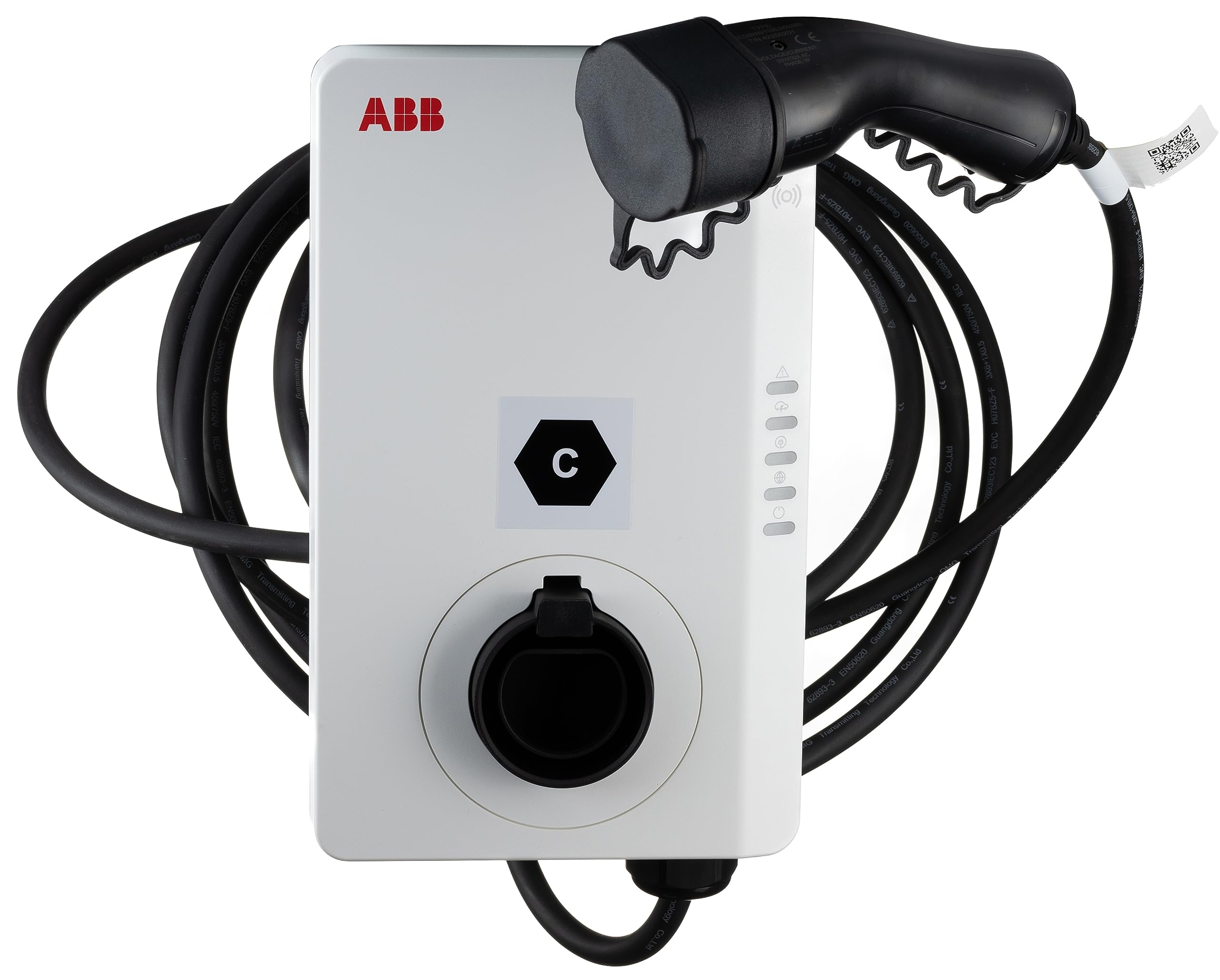

ABB Terra AC/✅✅
Image 1

Kabeldragning

Ethernet

För korrekt ethernet-kabeldragning: Följ riktlinjerna för ethernet-kabeldragning.

RS485

Info
RS485 Wiring
  • For correct RS485 wiring: Follow the guidelines for RS485 wiring.
  • If the wiring shown in the table below is incorrect, please let us know.
  • There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
DeviceSmartgridOne Controller model OM1SmartgridOne Controller model IG8RS485-USB converterRS485-Ethernet converter
RS485 ARS485_POSRS485 ATX+
RS485 BRS485_NEGRS485 BTX-
RS GNDGNDNot availableG

Konfiguration

Efter den elektriska installationen av en laddare är klar, följ dessa steg för att konfigurera laddaren:

  1. Ladda ner konfigurationsappen från https://e-mobility.abb.com/products-services/terraconfig/. Mer information om hur du använder appen finns här: https://guides.e-mobility.abb.com/TerraConfig2MobileApp_EN/#/
  2. På instrumentpanelen, välj "Configure a charger."
  3. Aktivera Bluetooth på din telefon, eftersom detta är nödvändigt för att appen ska kommunicera med laddaren under driftsättningsprocessen.
  4. Välj en laddare från den tillgängliga listan.
Image 1
  1. Du kan även välja en laddare genom att skanna SN-streckkoden med appen.
  2. Var noga med att skanna laddarens SN-streckkod, som vanligtvis börjar med "TAC" (även om detta kan variera beroende på produktvariant).
Image 1
  1. Efter att du valt en laddare att ansluta till, ange PIN-koden.

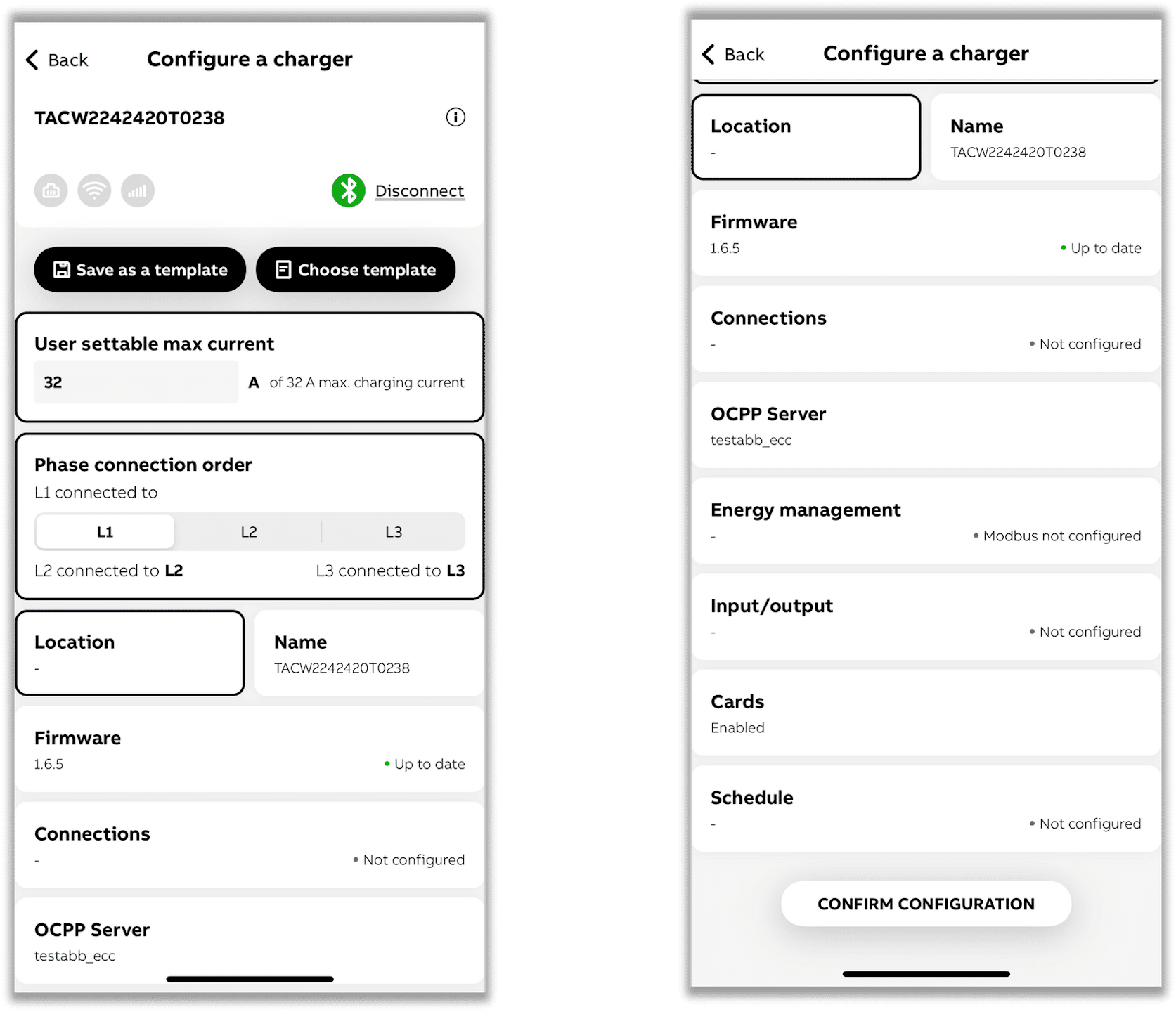

  2. Välj nedanför alternativet "EDIT CURRENT CONFIGURATION" – eller om laddstationen inte har konfigurerats än, välj "Start from scratch."
  3. Se till att din telefon eller mobilapp är ansluten till internet för PIN-verifiering.
  4. Under hela processen kommer appen visa en popup som bekräftar att alla inställningar kommer att tillämpas på laddaren samtidigt när du når sista steget.
Image 1
  1. Klicka på undermenyn "Energy management."
Image 1
  1. Slå på "Modbus."
Image 1

  1. Välj "Local controller" och sedan "Modbus RTU (RS485)" eller "Modbus TCP/IP" beroende på om laddstationen är ansluten till nätet via RS485 eller Ethernet.

    Modbus RTU (RS485)

  2. Välj en unik Modbus-adress, som skiljer sig från alla andra Modbus-adresser för enheter på samma RS485-buss.

  3. Välj baud rate 9600, paritet Even, stoppbitar 1 och data bits 8.

    Modbus TCP/IP

  4. Du måste ställa in en fast IP-adress i laddstationen inom samma nätverksområde som nätet.

  5. Viktigt: Välj alltid 502 som serverport.

  6. För hem- och småföretagsnät är en typisk inställning t.ex. fast IP-adress 192.168.1.50:

    • IP-adress: 192.168.1.50
    • Maskadress: 255.255.255.0
    • Gateway-adress (din routers adress): 192.168.1.1
    • Serverport: 502
Image 1
