Victron

Appareils Pris en Charge

Device TypeModbus TCP (Ethernet)RS485Curtailment
Multiplus II✅❌✅
Multiplus RS
Cerbo GX
Venus GX
Onduleurs avec appareil GX intégré
Autres appareils Victron

[!DANGER]

Important

Si vous avez déjà vos panneaux photovoltaïques ou autres appareils connectés au système Victron, assurez-vous de ne pas les ajouter une deuxième fois au SmartgridOne Controller. Cela peut entraîner des mesures doubles.

Câblage

Pour un câblage Ethernet correct : suivez les directives pour le câblage Ethernet.

Vidéo

Configuration

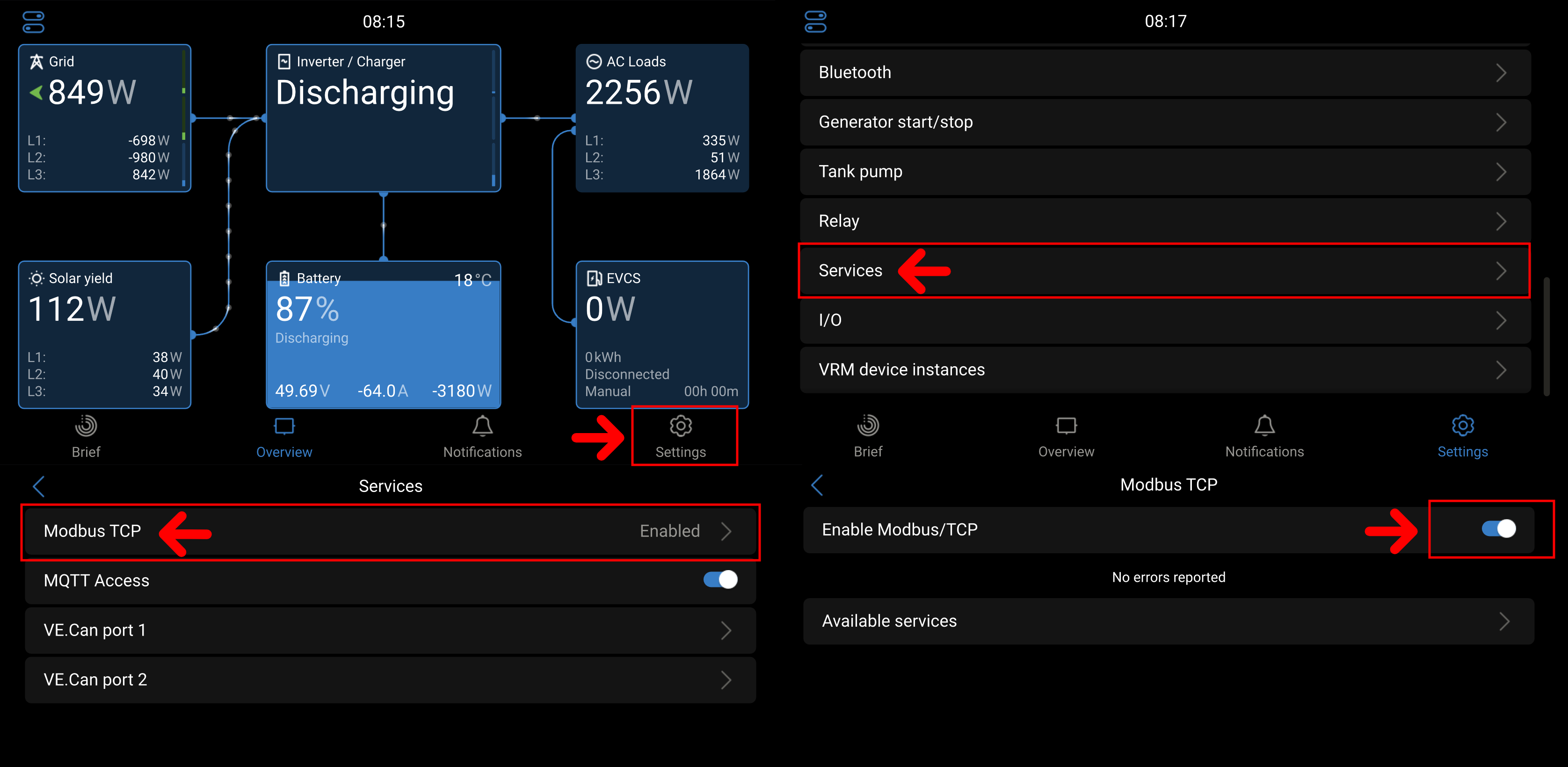

1. Modbus TCP doit être activé.

Dans les réglages de l'onduleur :

  1. Aller dans "Settings"
  2. Aller dans "Services"
  3. Aller dans "Modbus TCP"
  4. Sélectionner "Enable Modbus/TCP."

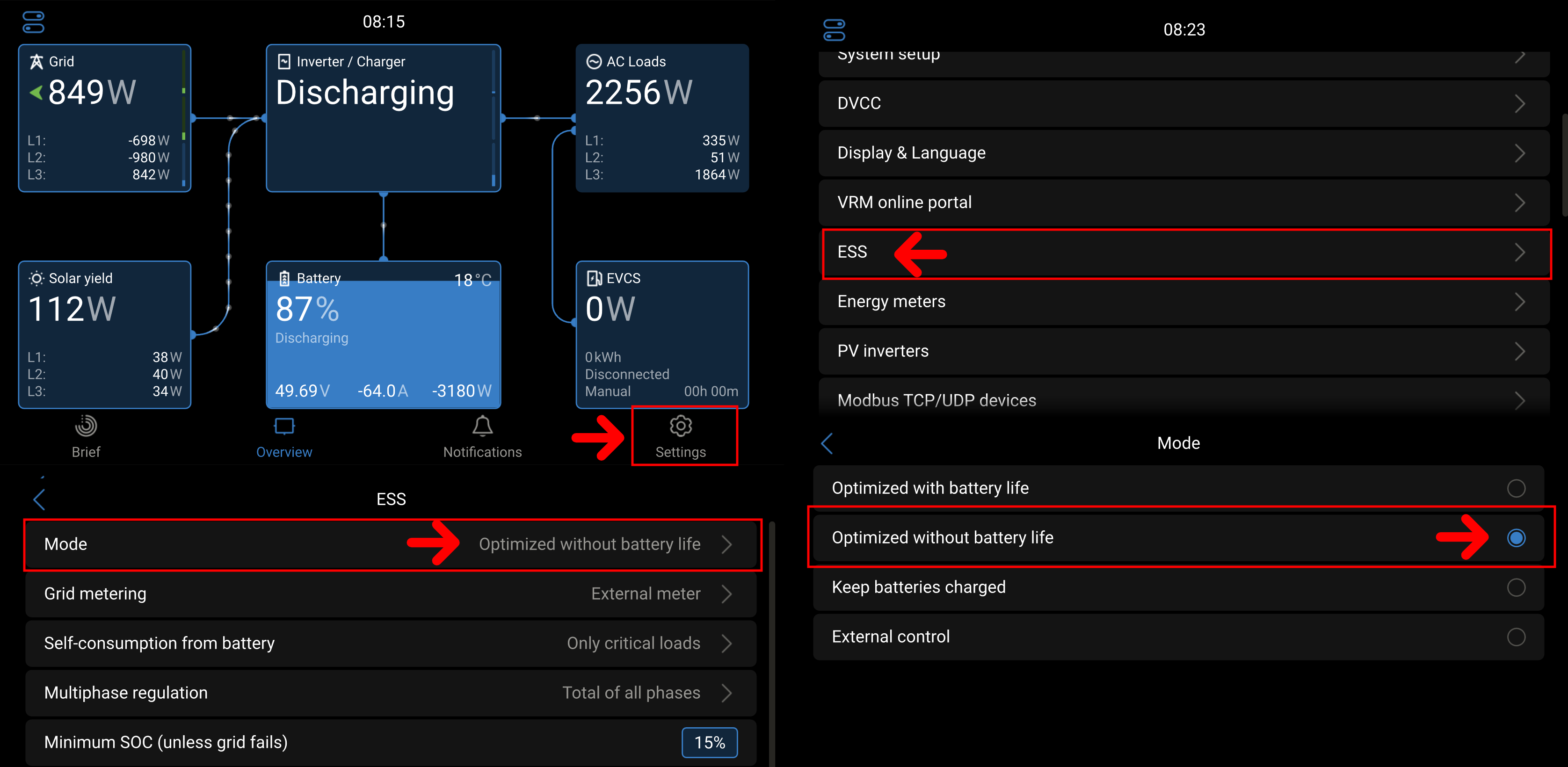

2. L'ESS doit être en mode autorisant la gestion active. Dans les réglages de l'onduleur, aller à :

  1. Aller dans "Settings"
  2. Aller dans "ESS"
  3. Sélectionner le mode "Optimized (sans BatteryLife)"

[!DANGER]

Important

SI CE MODE EST CHANGÉ, LE SYSTÈME NE FONCTIONNERA PAS CORRECTEMENT !

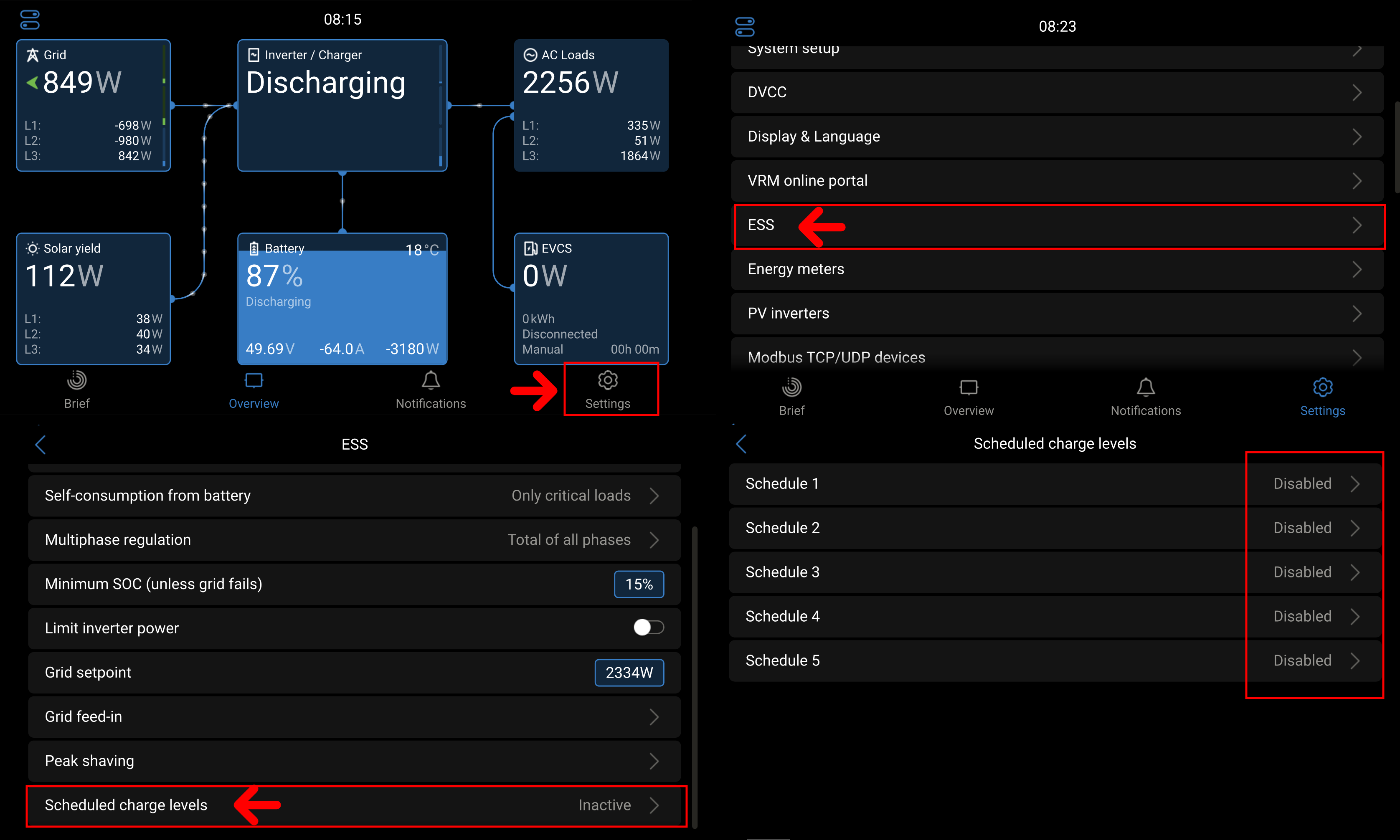

3. Désactiver la charge programmée

  1. Aller dans "Settings"
  2. Aller dans "ESS"
  3. Aller à "Scheduled charge levels"
  4. Désactiver tous les niveaux de charge programmés

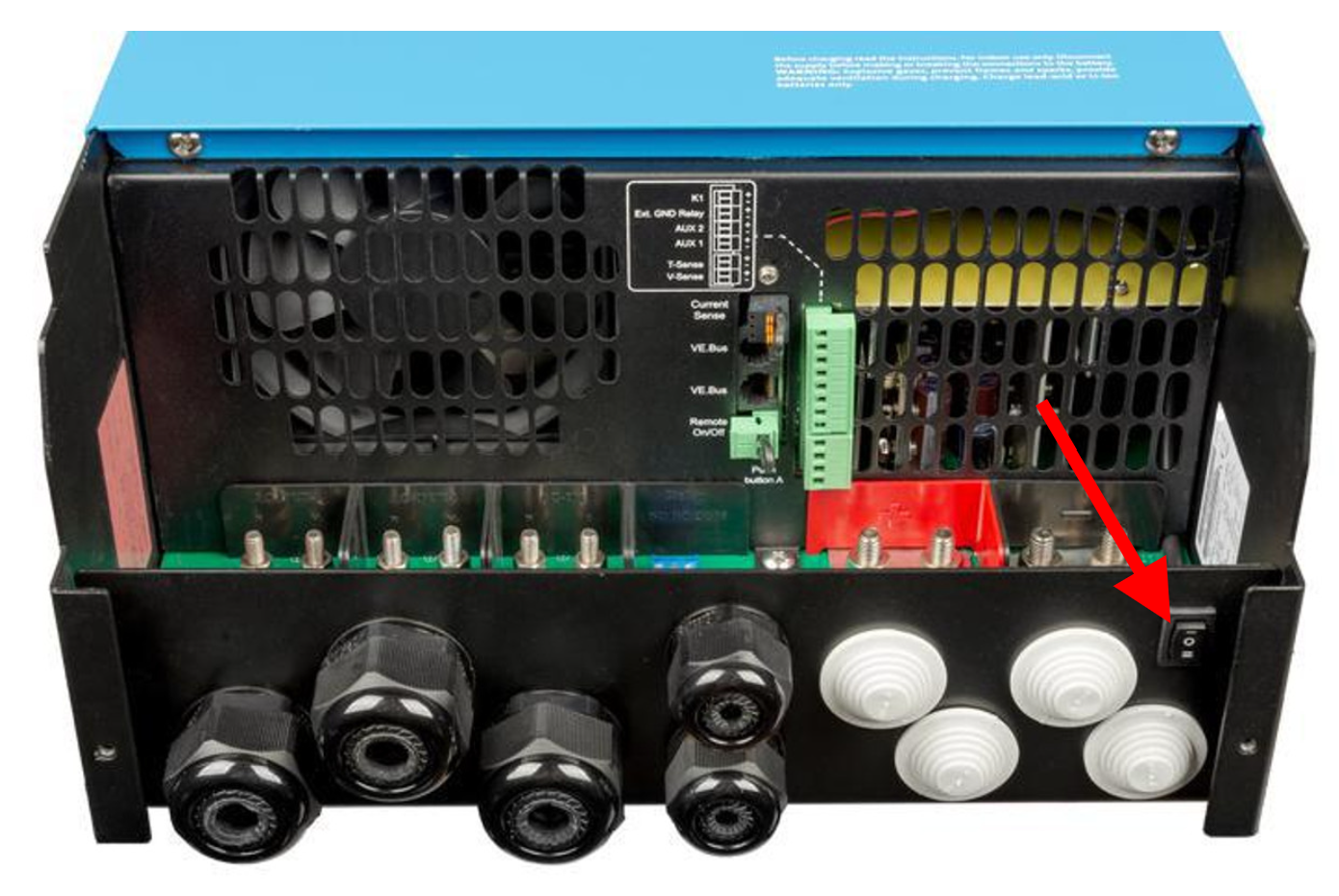

4. Activer l'interrupteur

L'interrupteur en bas de l'onduleur doit être en position 1 pour accepter le contrôle.


Dépannage

Si votre onduleur ne fonctionne toujours pas correctement, veuillez vérifier les points suivants :

  1. L'ESS dynamique doit être désactivé.
  2. Les limites du réseau sont-elles correctement réglées ?

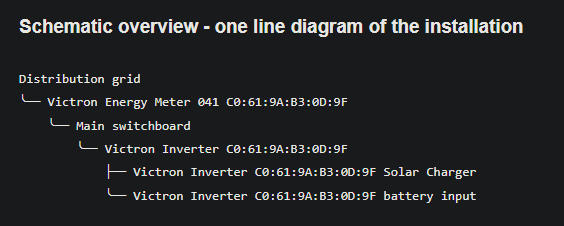

  3. Vos groupes sont-ils correctement configurés dans le contrôleur ? (Voir exemple ci-dessous)
  4. Si la batterie oscille, définissez la durée d'exécution du programmateur à un minimum de 5s dans les réglages avancés.
Groups example

Si vous rencontrez des problèmes avec le contrôle de l'onduleur, veuillez suivre ces étapes :

  1. Avant de suivre ces étapes, assurez-vous de retirer l'onduleur Victron du contrôleur SmartgridOne Controller afin que le contrôleur n'interfère pas avec les tests.
  2. Allez maintenant dans l'interface Victron. Sous l'onglet "Settings", allez dans "System Setup".
Groups example
  1. Allez dans "ESS".
Groups example
  1. Appuyez sur "Grid setpoint".
Groups example
  1. Réglez le point de consigne du réseau à une certaine valeur pour que la batterie commence à charger ou décharger.
Groups example
  1. Vérifiez sur la page d'aperçu que la batterie est en charge ou en décharge.
Groups example
  1. S'il n'y a pas de réponse au point de consigne, cela indique un problème avec l'onduleur Victron, plutôt qu'avec le contrôleur SmartgridOne Controller.
