Appareils Pris en Charge
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 | Curtailment |
|---|---|---|---|---|
| Elite Inverter | 8KW / 12KW | ❌ | ✅ | ✅ |
Câblage

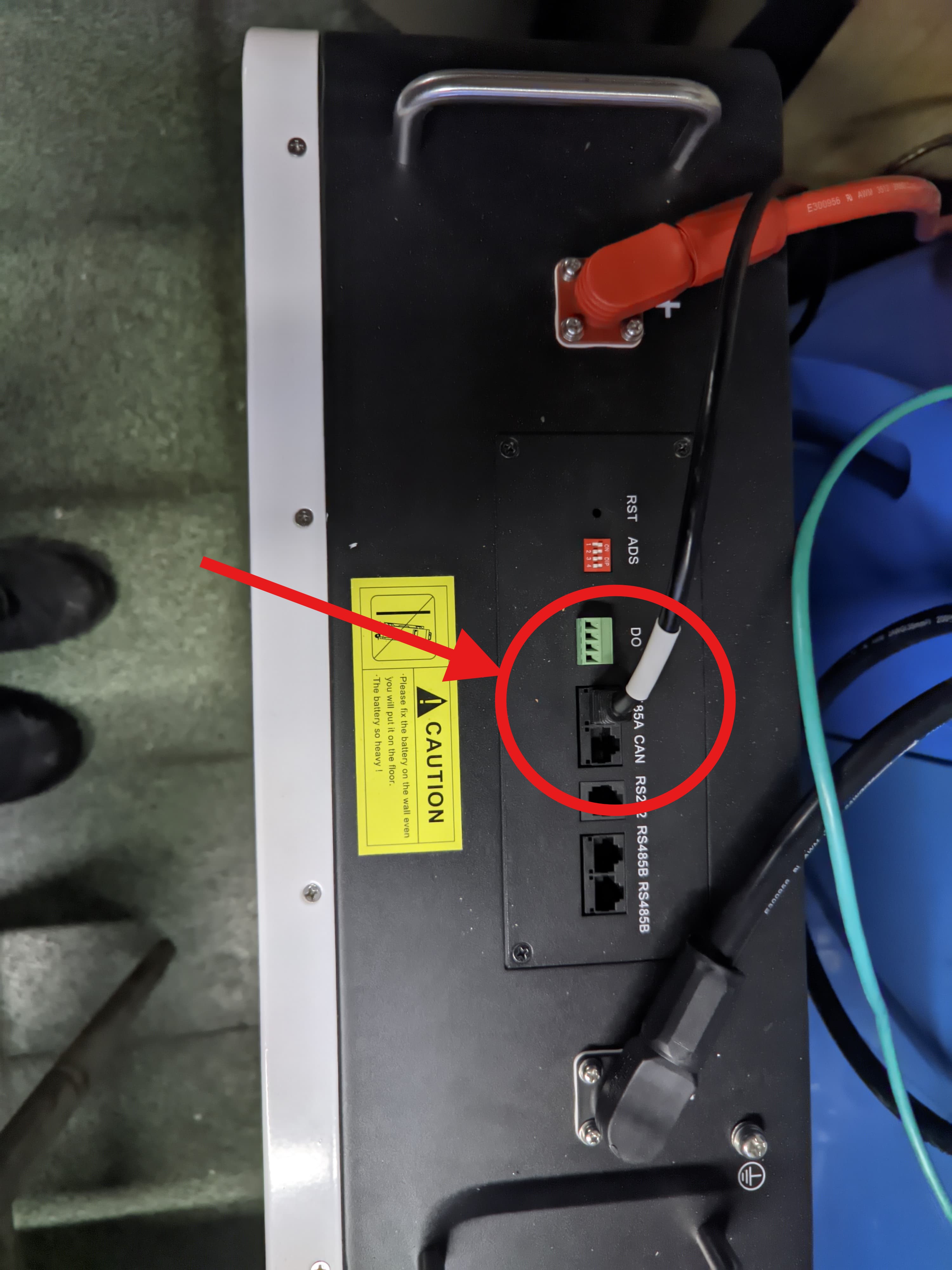

Vous devez connecter la batterie à l'onduleur, pour cela branchez les câbles rouge et noir dans le port batterie rouge et noir de l'onduleur, puis vous devez relier les deux via le câble noir comme suit :
RS485

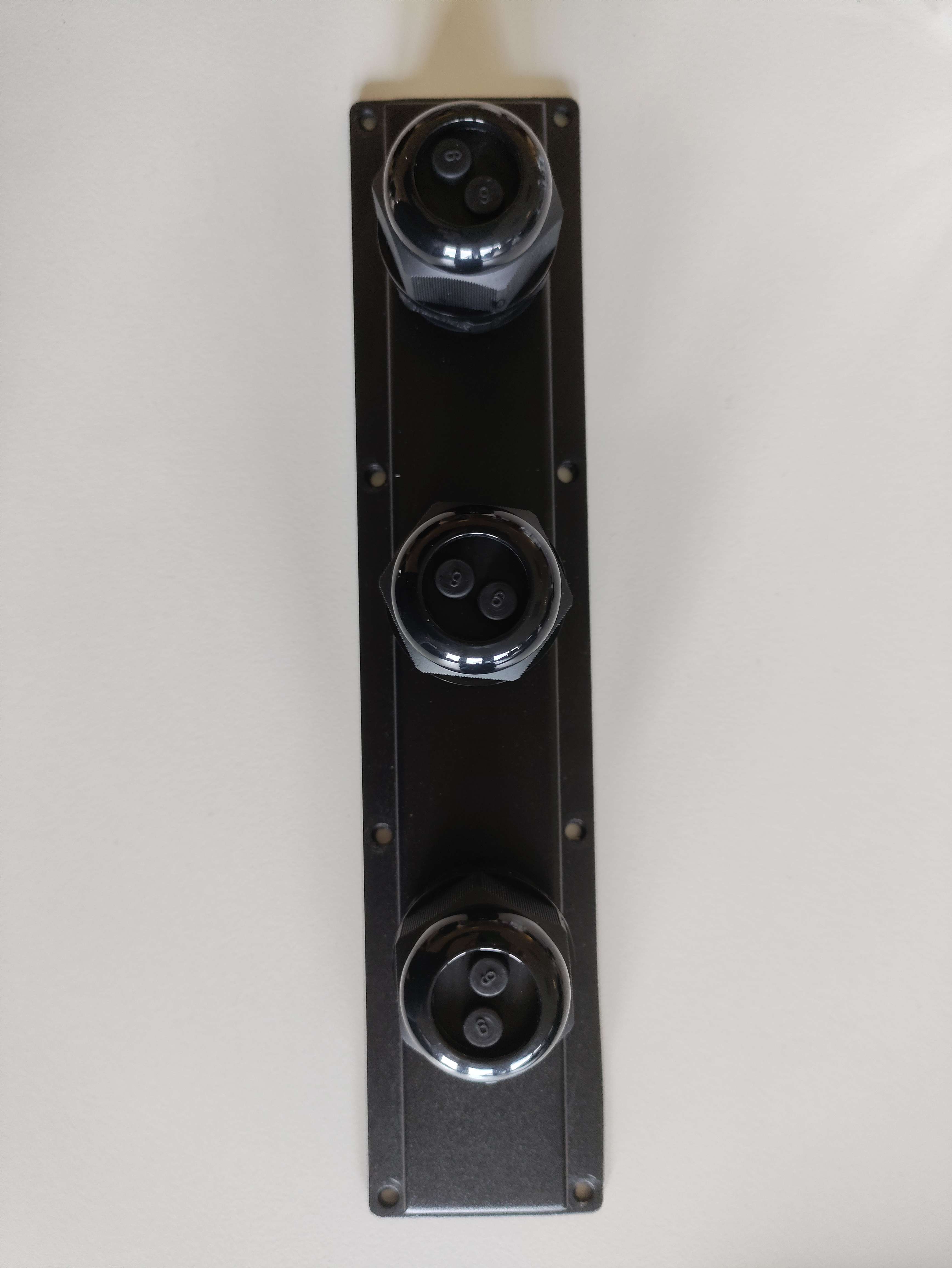

Pour connecter le contrôleur SmartgridOne Controller à l'onduleur, vous aurez besoin d'une carte Modbus. Insérez-la dans l'emplacement intelligent de l'onduleur (vous devrez peut-être retirer le cache en dévissant les deux plaques noires, voir la photo ci-dessous). La configuration de la carte Modbus peut être réalisée selon ce guide.
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.

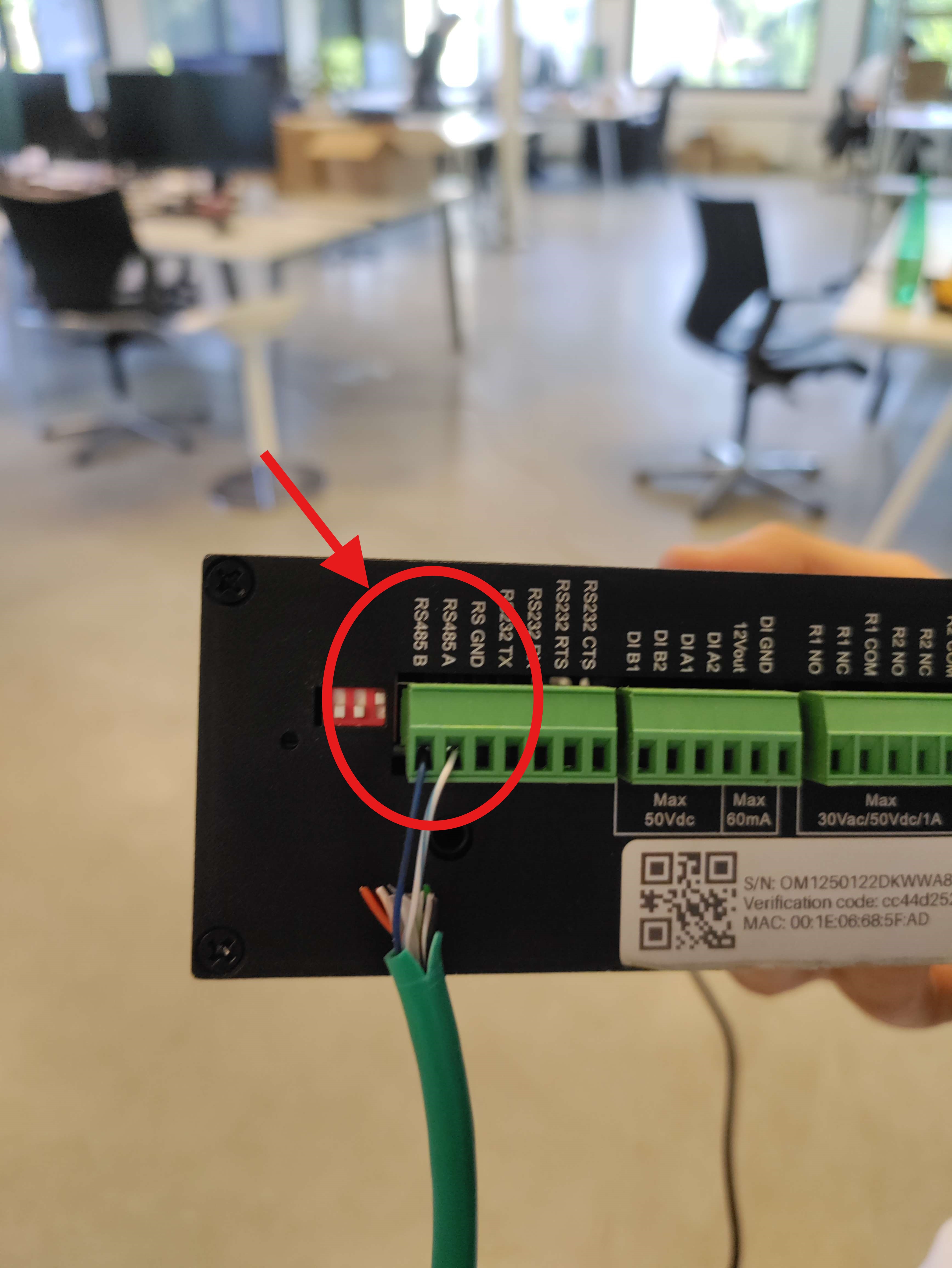

Une fois la carte Modbus correctement configurée, vous pouvez brancher les câbles au contrôleur, pour cela dénudez une extrémité de votre câble RS485 et prenez les câbles correspondant aux pins 4 (habituellement bleu) et 5 (habituellement bleu et blanc). Puis branchez la pin 4 dans le port RS485B du contrôleur et la pin 5 dans le port RS485A du contrôleur.
Connexion au Contrôleur
Vous devez ensuite connecter l'appareil au contrôleur, pour cela suivez ce guide : Ajouter un appareil.
