Onduleurs Ampowr
Onduleurs Ampowr
Appareils pris en charge
| Device Type | Variants | Modbus TCP (Ethernet) | RS485 |
|---|---|---|---|
| Ampihome | Monophasé | ❌ | ✅ |
| Triphasé | |||
| Hybride | ✅ |
Câblage
Le SmartgridOne Controller et les onduleurs Ampihome communiquent via RS485 ou Ethernet.
Ethernet
Pour un câblage ethernet correct : Suivez les recommandations pour le câblage ethernet.

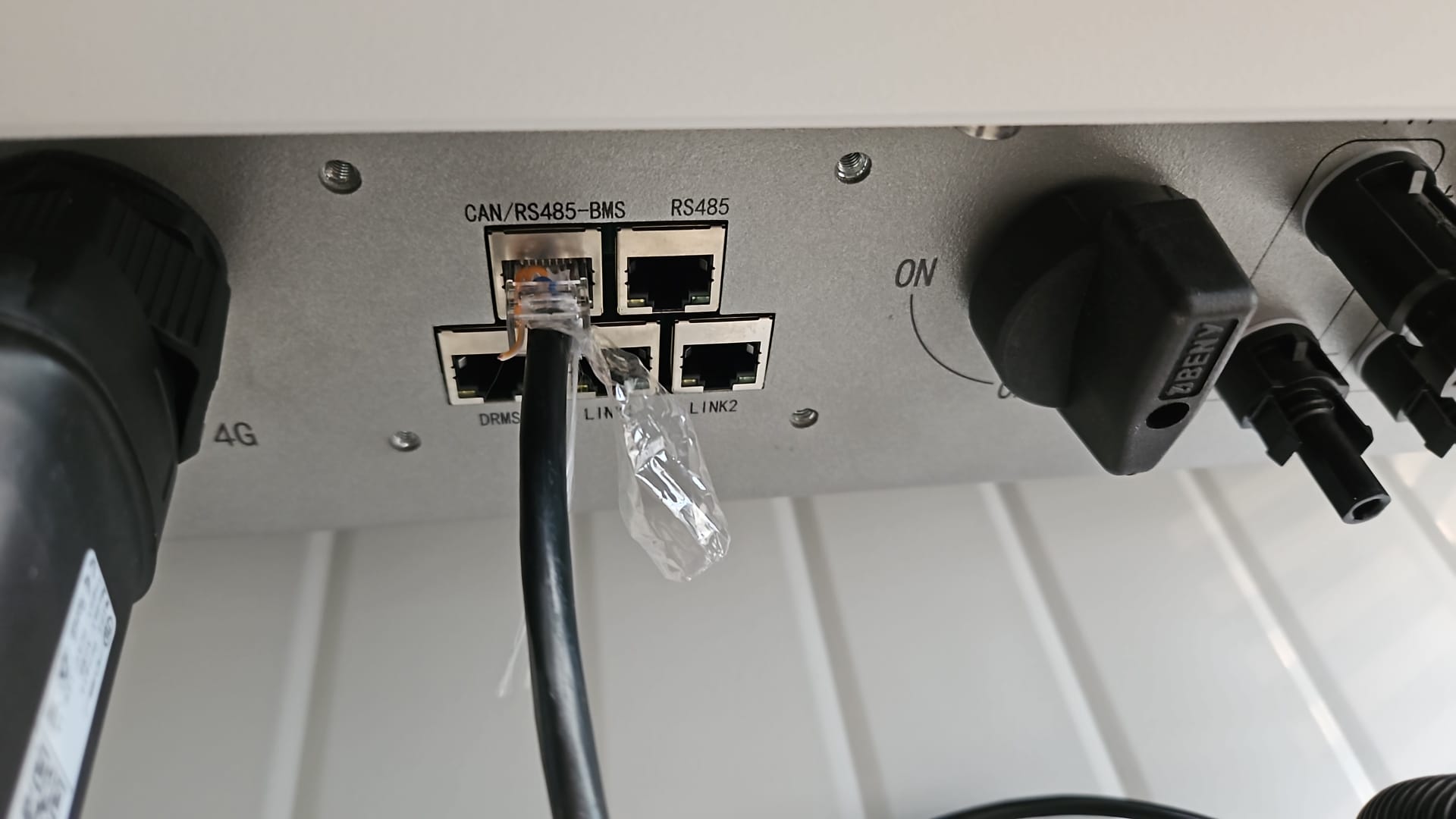

RS485
Info
RS485 Wiring
- For correct RS485 wiring: Follow the guidelines for RS485 wiring.
- If the wiring shown in the table below is incorrect, please let us know.
- There is no general consensus in the industry about the usage of A and B for the RS485 polarity, so it may be counterintuitive and opposite of what you might expect for some devices.
| Device | SmartgridOne Controller model OM1 | SmartgridOne Controller model IG8 | RS485-USB converter | RS485-Ethernet converter |
|---|---|---|---|---|
| Pin 7 (White-Brown) | RS485 A | RS485_POS | RS485 A | TX+ |
| Pin 8 (Brown) | RS485 B | RS485_NEG | RS485 B | TX- |
| N/A | RS GND | GND | Not available | G |
Avertissement
Avertissement
Je ne trouve pas mon onduleur Ampihome Pour les onduleurs hybrides Ampowr, les adresses de bus par défaut sont 247 pour Modbus RTU et 255 pour Modbus TCP. Le SmartgridOne Controller analysant les adresses de 1 à 255. Cela peut donc prendre un certain temps pour scanner les appareils.
ASTUCE : Si vous connaissez l’adresse du bus de votre onduleur, vous pouvez la définir dans le SmartgridOne Controller pour accélérer le processus de recherche.
Configuration
Ampihome Monophasé
L’Ampihome Monophasé doit être configuré sur Slave Secondary Port :

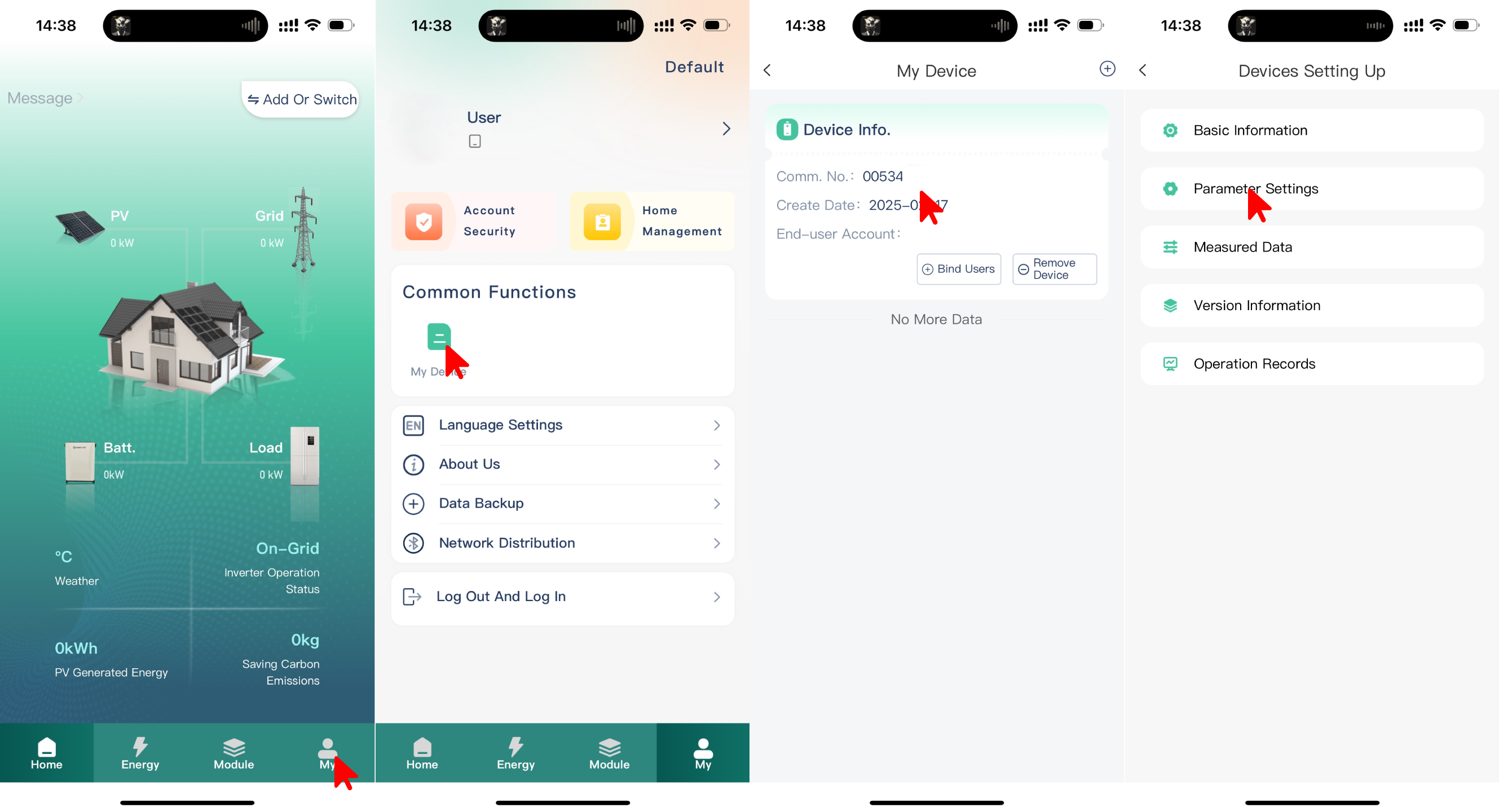

- Ouvrez l’application ESS Link
- Sélectionnez "My" en bas à droite
- Sélectionnez "My Device"
- Sélectionnez sur "Comm No." de l’appareil

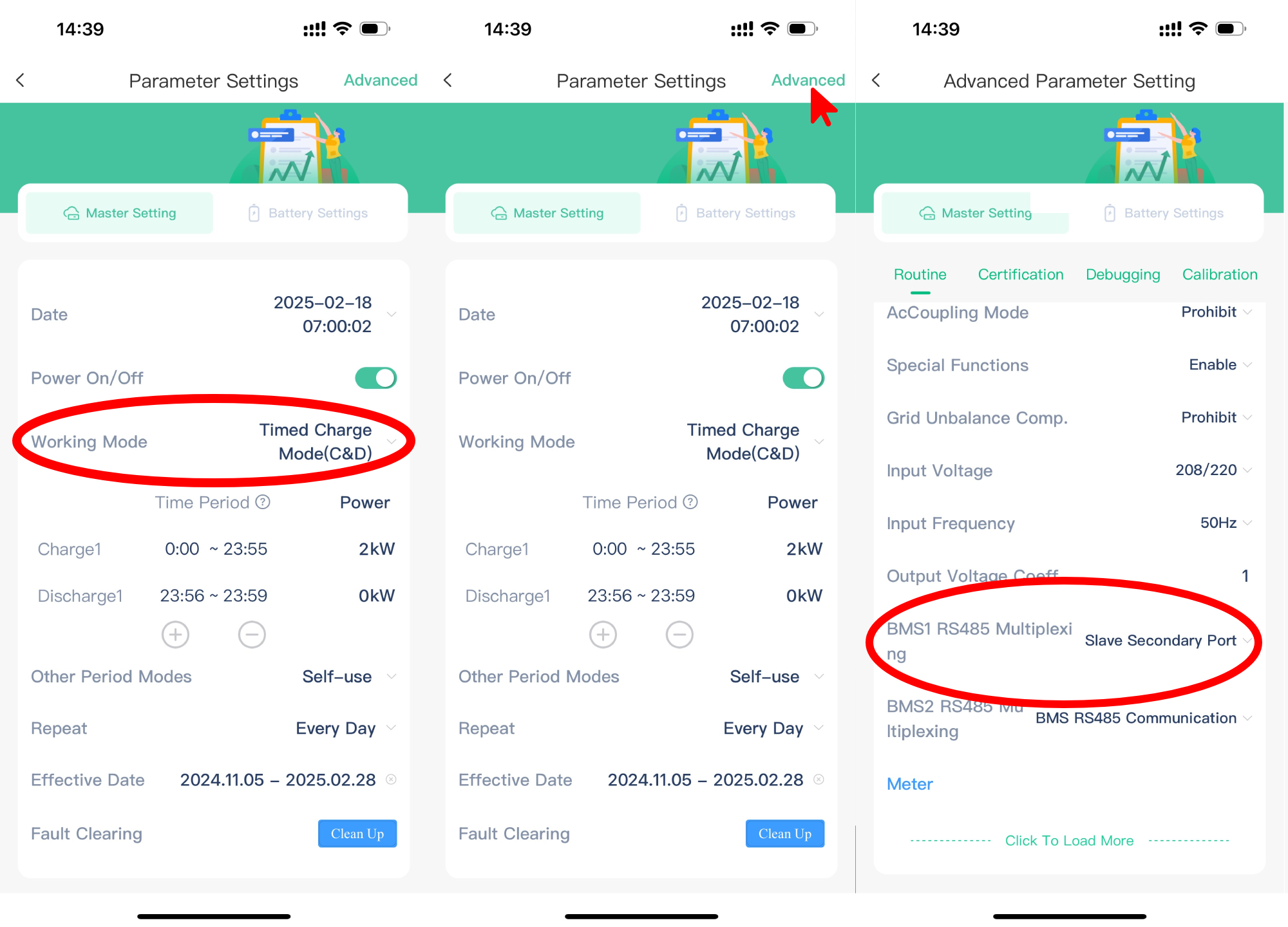

- Sélectionnez "Parameter Settings"
- Réglez "Working Mode" sur "Timed Charge Mode (C&D)"
- Sélectionnez "Advanced" en haut à droite
- Réglez "BMS1 RS485 Multiplexing" sur "Slave Secondary Port"
Avertissement
NOTE: RS485 Device Addresses
- You MUST give each device on the RS485 bus a unique address. Check the manual of the device on how to do this.
- Use lower addresses first (1, 2, ...) because the SmartgridOne Controller will find them faster!
- For each device, it is generally recommended to stick with the factory default baud rate, parity, and stop bits. The SmartgridOne Controller will scan on those first.
